Risposta:

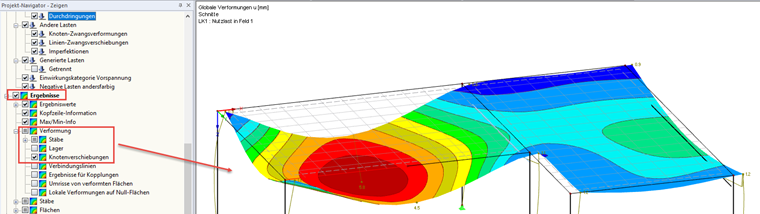

Per visualizzare i valori nodali desiderati, è necessario attivare l'opzione "Spostamenti nodali" nel navigatore Visualizza (vedere l'immagine).
Domanda
Dopo il calcolo, viene visualizzato solo il valore massimo del risultato per gli spostamenti generalizzati. Posso visualizzare anche tutte le deformazioni nodali?
