FAQ 002777 ES 3. abril 2019

Markus Baumgärtel Modelado | Estructura RFEM RSTAB

¿Cuáles son las diferencias entre un gel de línea y un lanzamiento de línea?

Respuesta

Línea de unión:

Las uniones lineales controlan las conexiones entre superficies. Por lo tanto, se puede considerar el desacoplamiento completo de las superficies o los acoplamientos de rendimiento a través de resortes lineales.
La línea de unión funciona para reducir la rigidez en la primera fila adyacente de elementos de la superficie asociada de acuerdo con los grados de libertad elegidos. En la construcción de hormigón puede con una línea de unión z. B. Se puede definir una junta de ensamblaje. En la construcción de madera, el modelado con bisagras de línea es necesario debido a la transmisión de fuerzas de rotación muy limitada.

Lanzamiento de línea:

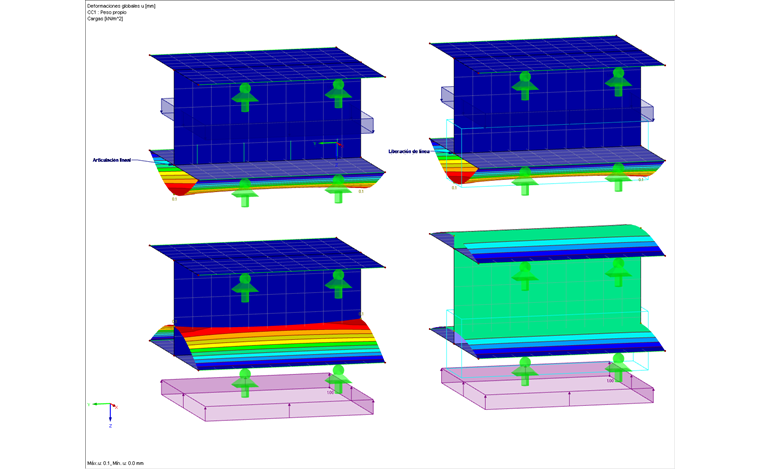

Con el uso compartido de líneas, los elementos conectados a una línea (barras, áreas y volúmenes) se pueden desacoplar entre sí. Se generará una nueva línea en el mismo lugar, transmitiendo solo los grados de libertad bloqueados. Por el contrario, los efectos no lineales se pueden tener en cuenta para una unión lineal (consulte la Figura 2).

Primero, se debe crear el tipo de liberación de línea. Esto define los grados abiertos de libertad o constante de resorte y, opcionalmente, no linealidades. Posteriormente, el lanzamiento de la línea para barras, áreas y volúmenes se puede hacer en líneas individuales. El sistema de ejes del lanzamiento también se puede manipular en el mismo cuadro de diálogo.


Si las uniones de línea ya se han utilizado en una posición, se pueden convertir rápidamente en una liberación de línea (ver Figura 3). Esto hace que sea muy fácil considerar los efectos no lineales en el sistema.

Palabras clave

Lanzamiento de línea Línea conjunta Línea de diferencia línea de liberación conjunta
