FAQ 002777 CS 3. dubna 2019

Markus Baumgärtel Modelování | Konstrukce RFEM RSTAB

Jaké jsou rozdíly mezi řádkovým gelem a uvolněním řádků?

Odpověď

Linkový spoj:

Liniové klouby řídí propojení mezi plochami. Tímto způsobem lze uvažovat uplné uvolnění ploch nebo zadat spojení liniovými pružinami.
Linkový spoj slouží ke snížení tuhosti v sousední první řadě prvků přidruženého povrchu podle zvolených stupňů volnosti. V betonové konstrukci může být spojem z. B. Lze definovat montážní spoj. U dřevěných konstrukcí je nutné modelování s klouby z důvodu velmi omezeného přenosu rotačních sil.

Vydání linky:

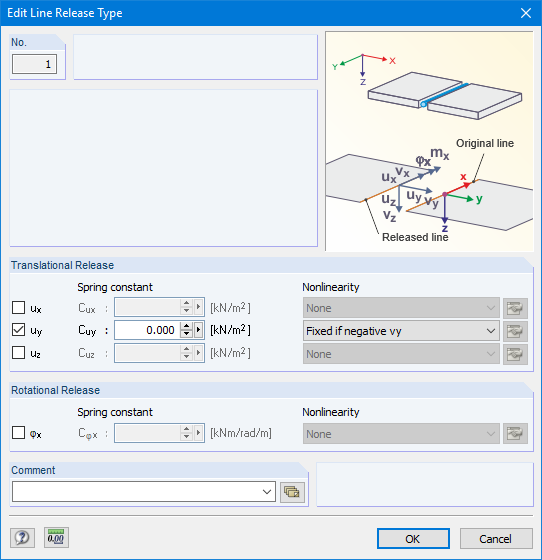

Při sdílení linky mohou být prvky spojené s řádkem (pruhy, oblasti a svazky) od sebe odděleny. Na stejném místě bude vygenerován nový řádek, který vysílá pouze uzamčené stupně volnosti. Naproti tomu nelineární efekty mohou být vzaty v úvahu pro liniové spoje (viz obrázek 2).

Nejprve musí být vytvořen typ vydání linky. To definuje otevřené stupně volnosti nebo konstantu pružiny a volitelně nelinearity. Následně může být na jednotlivých řádcích provedeno uvolnění linky pro pruty, plochy a objemy. Systém osy uvolnění lze také ovládat ve stejném dialogovém okně.

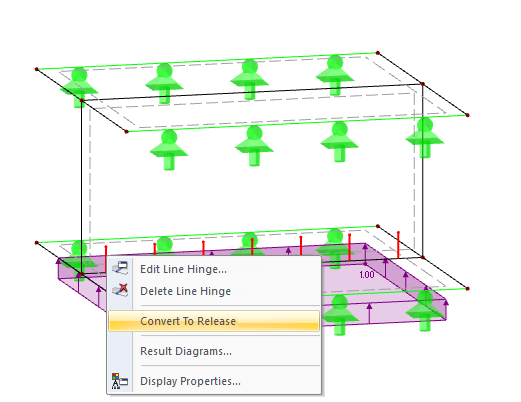

Pokud již byly spoje použity v poloze, mohou být rychle převedeny na uvolnění linky (viz obrázek 3). Díky tomu je velmi snadné zvážit nelineární efekty v systému.

Klíčová slova

Vydání linky Linkový spoj Rozdíly spojují linii uvolnění
