FAQ 002777 FR 3 avril 2019

Markus Baumgärtel Modélisation & Structure RFEM RSTAB

Quelles sont les différences entre un gel de ligne et une libération de ligne?

Réponse

Joint de ligne:

Les joints de lignes contrôlent les connexions entre les surfaces. Ainsi, un découplage complet des surfaces ou des couplages élastiques via des ressorts linéaires peut être envisagé.
Le joint de ligne a pour fonction de réduire la rigidité dans la première rangée d'éléments adjacents de la surface associée en fonction des degrés de liberté choisis. Dans la construction en béton peut avec un joint de ligne z. B. un joint d'assemblage peut être défini. Dans les constructions bois, il est nécessaire d'utiliser des articulations linéiques pour la modélisation en raison de la transmission très limitée de la rotation des efforts.

Libération en ligne:

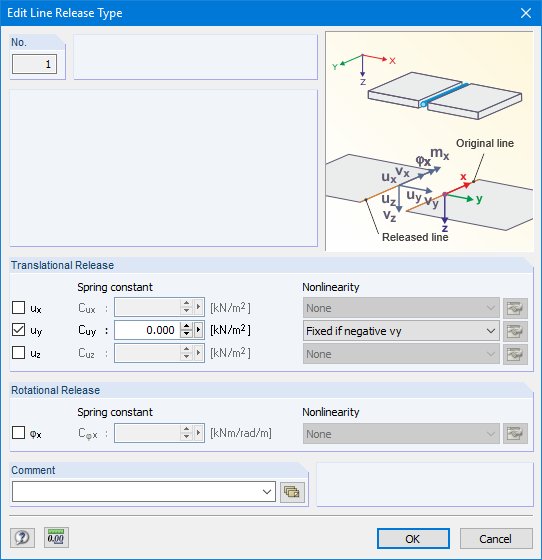

Avec le partage de ligne, les éléments connectés à une ligne (barres, surfaces et volumes) peuvent être découplés les uns des autres. Une nouvelle ligne sera générée au même endroit, transmettant uniquement les degrés de liberté verrouillés. En revanche, des effets non linéaires peuvent être pris en compte pour une liaison linéaire (voir Figure 2).

Tout d'abord, le type de version de ligne doit être créé. Ceci définit les degrés de liberté ouverts ou la constante du ressort et éventuellement des non-linéarités. Ensuite, la libération de ligne pour les barres, les surfaces et les volumes peut être effectuée sur des lignes individuelles. Le système d’axes de la validation peut également être manipulé dans la même boîte de dialogue.

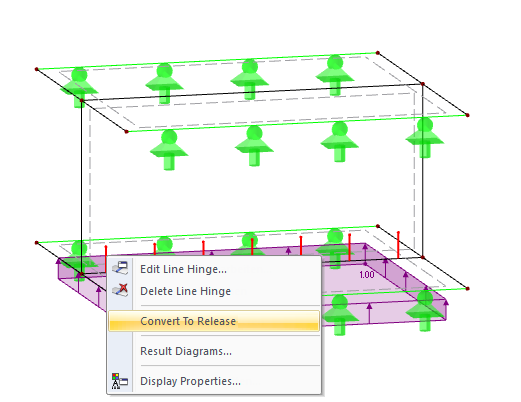

Si des liaisons de ligne ont déjà été utilisées dans une position, elles peuvent être rapidement converties en une libération de ligne (voir Figure 3). Il est donc très facile de prendre en compte les effets non linéaires dans le système.
