Respuesta:

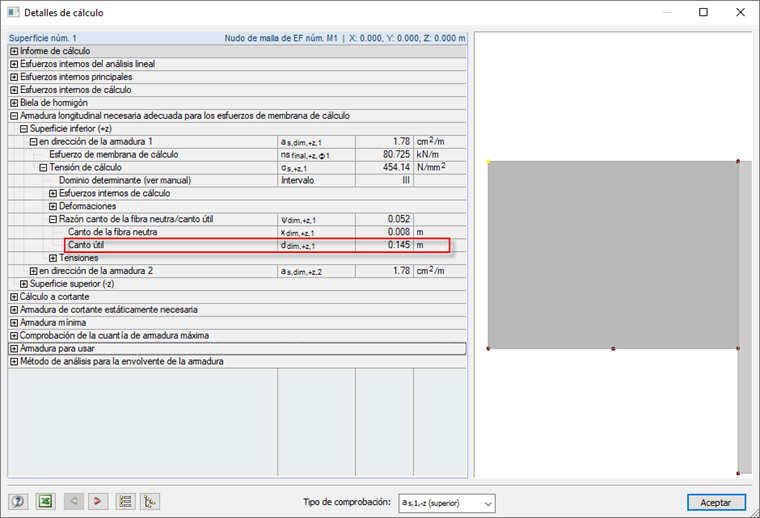

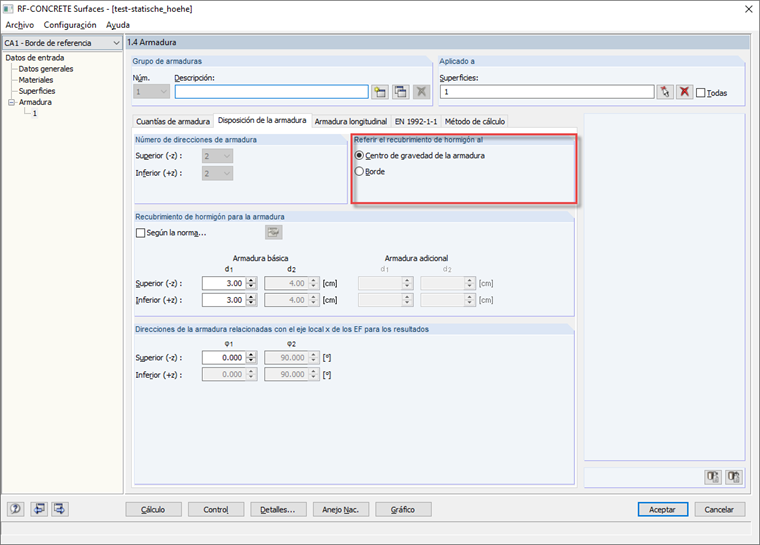

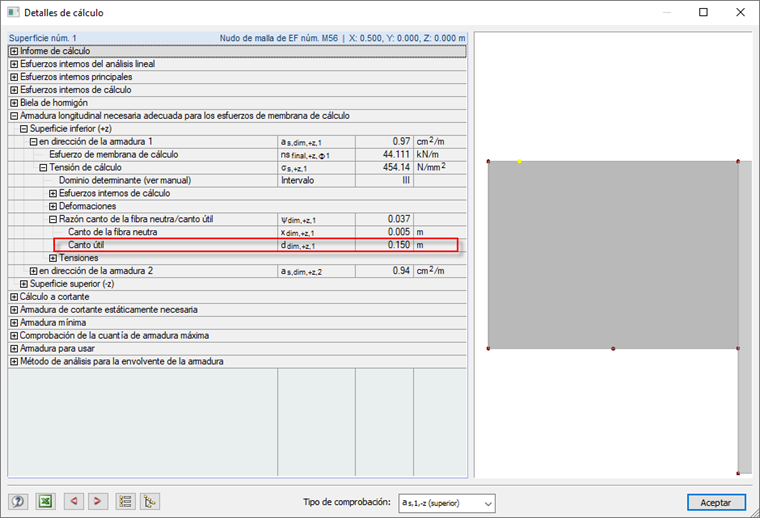

La profundidad eficaz se calcula utilizando el borde o el centro de gravedad de la armadura, dependiendo de la configuración de referencia en la ventana 1.4 - Disposición de la armadura. Además, la altura mínima desde la parte superior o inferior solo se aplica para una dirección. Por lo tanto, una superficie con un espesor de 180 mm, un recubrimiento de hormigón de 30 mm y un diámetro de la barra de armadura de 10 mm (armadura básica) tiene una profundidad eficaz de 150 mm (referida al borde) o de 145 mm (referida al centro de gravedad). de la armadura).
Pregunta
¿Cómo se calcula la profundidad eficaz en RF-CONCRETE Surfaces?
