Antwort:

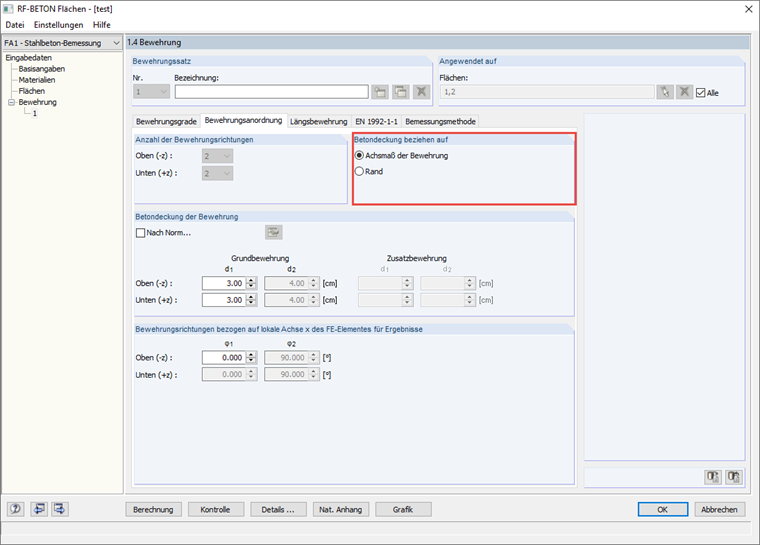

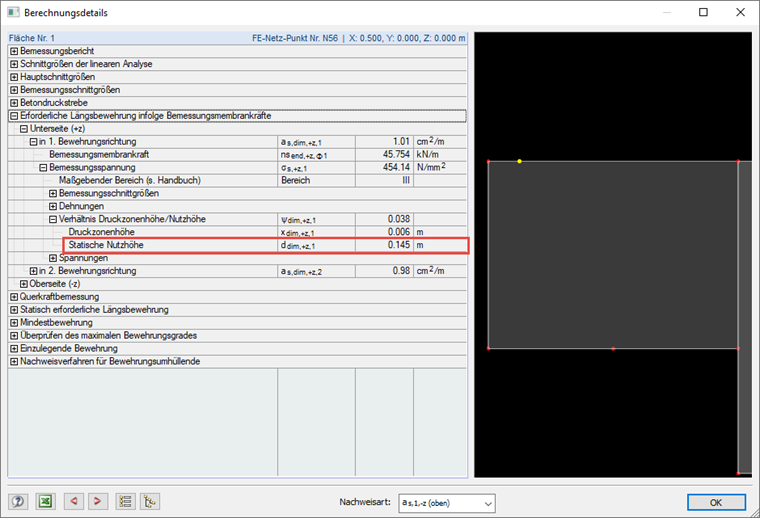

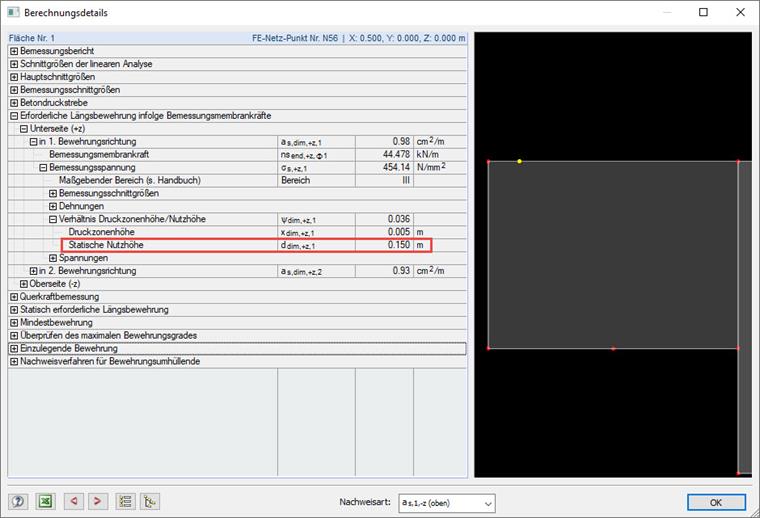

Die statische Nutzhöhe wird je nach Einstellung des Bezugs in Maske 1.4 - Bewehrungsanordnung über den Rand oder das Achsmaß der Bewehrung berechnet. Zudem wird für eine Richtung immer nur die minimale Höhe von Ober- oder Unterseite angesetzt. So ist für eine Fläche mit einer Dicke von 180 mm, einer Betondeckung von 30 mm und einem Durchmesser der Stäbe von 10mm (Grundbewehrung) die statische Nutzhöhe entweder 150 mm (Bezug auf Rand) oder 145mm (Bezug auf Achsmaß).
Frage
Wie wird in RF-BETON Flächen die statische Nutzhöhe berechnet?
