Risposta:

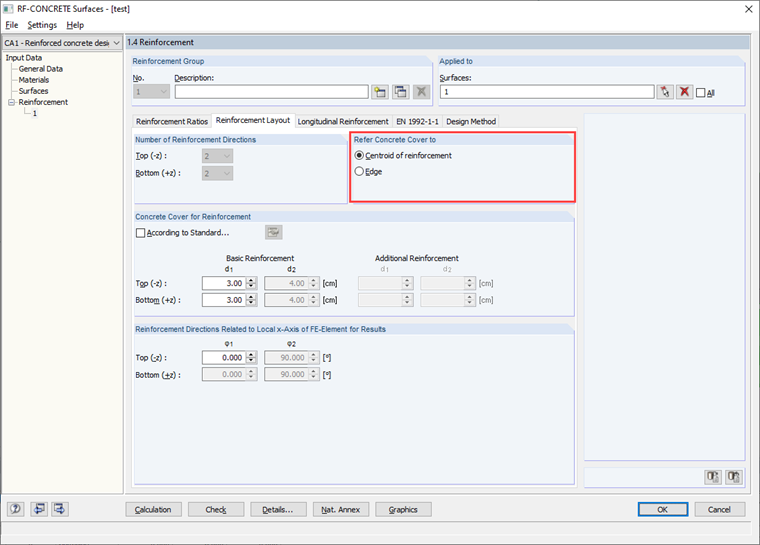

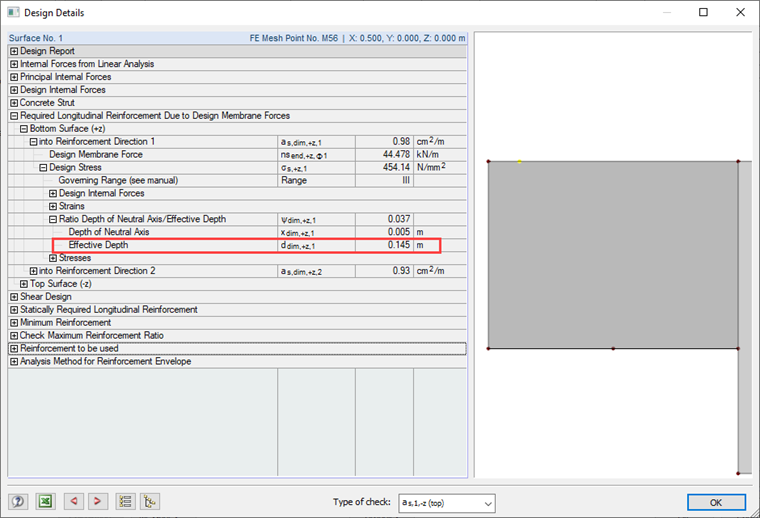

L'altezza efficace viene calcolata utilizzando il bordo o il baricentro dell'armatura, a seconda dell'impostazione di riferimento nella finestra 1.4 - Layout dell'armatura. Inoltre, l'altezza minima dall'alto o dal basso viene applicata solo per una direzione. Pertanto, una superficie con uno spessore di 180 mm, un copriferro di 30 mm e un diametro dell'armatura di 10 mm (armatura di base) ha una profondità efficace di 150 mm (riferita al bordo) o 145 mm (riferita al baricentro dell'armatura).
Domanda
Come viene calcolata la profondità effettiva in RF‑CONCRETE Surfaces?
