Odpowiedź:

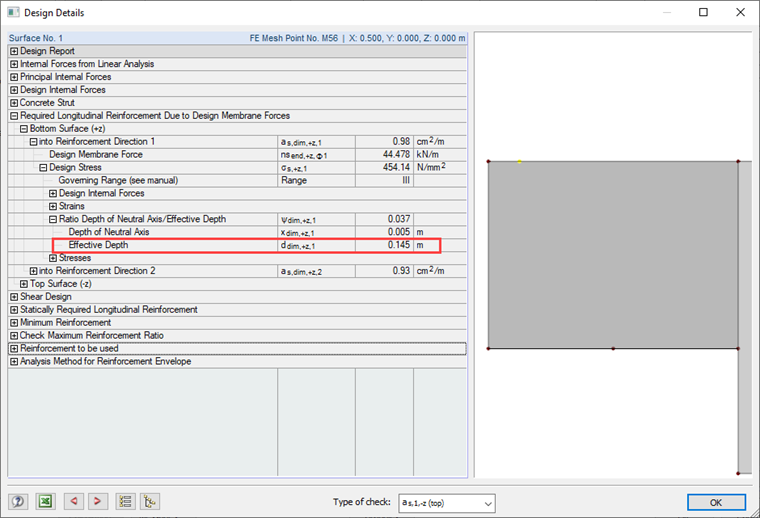

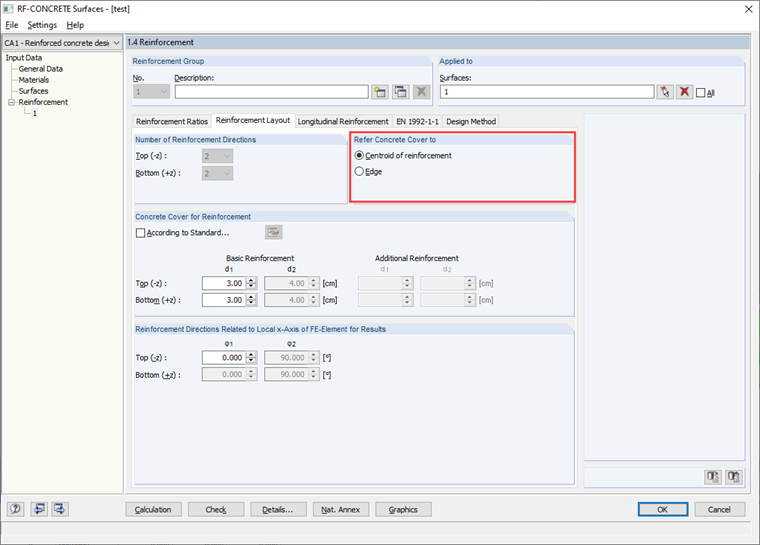

Głębokość efektywna jest obliczana na podstawie krawędzi lub środka ciężkości zbrojenia, w zależności od ustawienia odniesienia w Oknie 1.4 - Rozmieszczenie zbrojenia. Ponadto minimalna wysokość od góry lub od dołu jest stosowana tylko w jednym kierunku. Zatem powierzchnia o grubości 180 mm, otulina betonowa 30 mm i pręt zbrojeniowy o średnicy 10 mm (zbrojenie podstawowe) mają efektywną głębokość 150 mm (w odniesieniu do krawędzi) lub 145 mm (w odniesieniu do środka ciężkości zbrojenia).
Pytanie
W jaki sposób obliczana jest wysokość efektywna w RF CONCRETE Surfaces?
