Odpověď:

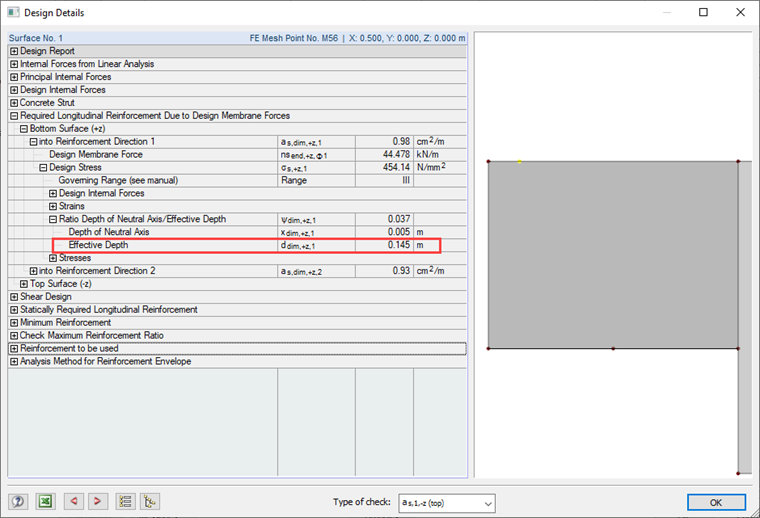

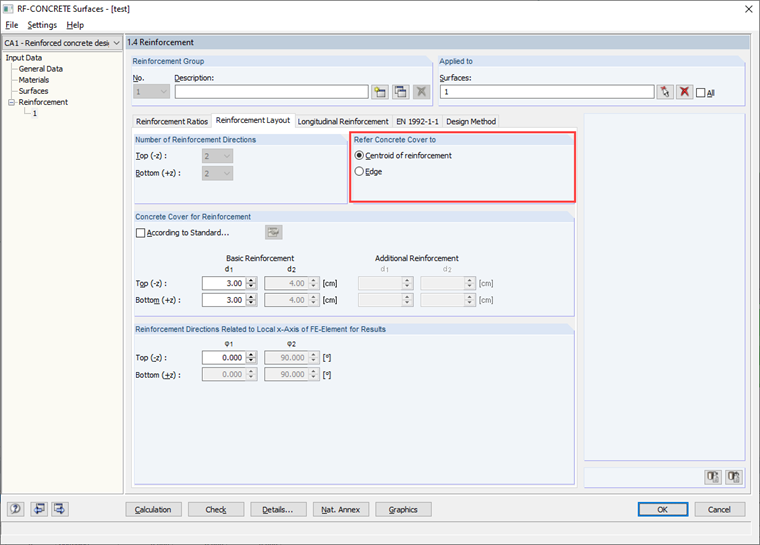

Staticky účinná výška se počítá podle nastavení v dialogu 1.4 Uspořádání výztuže pomocí vzdálenosti od okraje nebo těžiště výztuže. Kromě toho se pro daný směr vždy použije pouze minimální výška horní nebo dolní strany. Tak je pro plochu o tloušťce 180 mm, krytí betonem 30 mm a průměru prutu 10 mm (základní výztuž) staticky účinná výška buď 150 mm (vztaženo na okraj), nebo 145 mm (vztaženo na osu).
Dotaz
Jak se spočítá staticky účinná výška v přídavném modulu RF-CONCRETE Surfaces?
