Respuesta:
El módulo de elasticidad del material se reduce para el cálculo según EC 3, pero no para los esfuerzos internos, porque esto no está previsto según el método de DIN EN 1993-1-2. Se asume siempre el estado frío de la estructura. Se debe tener en cuenta la coacción interna de la dirección de carga de la temperatura en el cálculo de esfuerzos internos, si está disponible.
Pregunta

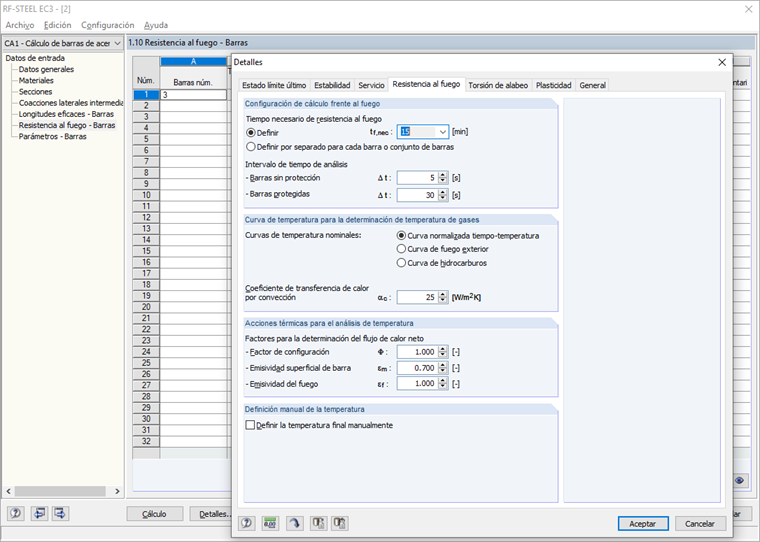

Para el cálculo de la resistencia al fuego, se reduce el módulo de elasticidad. Supongo que esto se aplica primero al diseño. Sin embargo, ¿en qué medida se considera el cambio de rigidez en el sistema estructural y, por lo tanto, la redistribución de la carga?
