Odpowiedź:
Moduł sprężystości materiału jest redukowany w przypadku obliczeń zgodnie z EC 3, ale nie w przypadku sił wewnętrznych, ponieważ nie jest to przewidziane zgodnie z metodą z DIN EN 1993-1-2. Zawsze zakłada się zimny stan konstrukcji. W obliczeniach sił wewnętrznych należy uwzględniać tylko utwierdzenie wewnętrzne wynikające z kierunku obciążenia temperaturą, jeżeli są one dostępne.
Pytanie

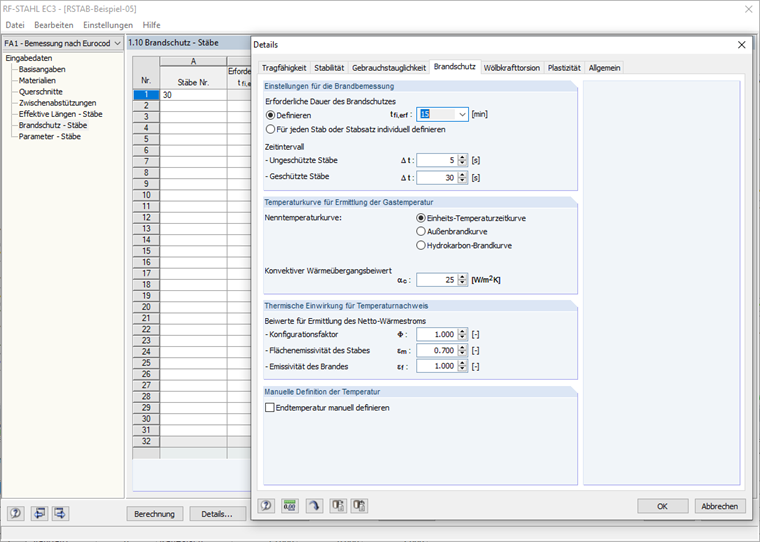

W przypadku obliczeń odporności ogniowej moduł sprężystości jest redukowany. Zakładam, że w pierwszej kolejności dotyczy to projektu. Jednak w jakim stopniu uwzględniana jest zmiana sztywności w układzie konstrukcyjnym, a tym samym redystrybucja obciążenia?
