Risposta:
Il modulo di elasticità del materiale è ridotto per il progetto secondo EC 3, ma non per le forze interne, perché questo non è inteso secondo il metodo della DIN EN 1993-1-2. Si presume sempre lo stato freddo della struttura. Nel calcolo delle forze interne, se disponibile, si deve considerare solo il vincolo interno dalla direzione del carico termico.
Domanda

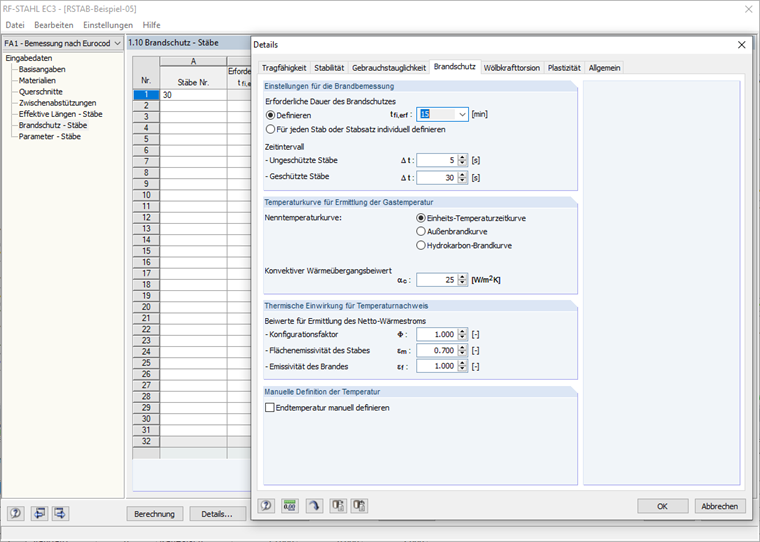

Per la verifica della resistenza al fuoco, il modulo di elasticità è ridotto. Presumo che questo si applichi prima al progetto. Tuttavia, fino a che punto viene considerata la variazione di rigidezza nel sistema strutturale e quindi la ridistribuzione del carico?
