Pregunta

¿RFEM/RSTAB proporciona una característica que puede determinar los esfuerzos internos máximos de diferentes combinaciones de carga, una especie de envolvente?

Respuesta:

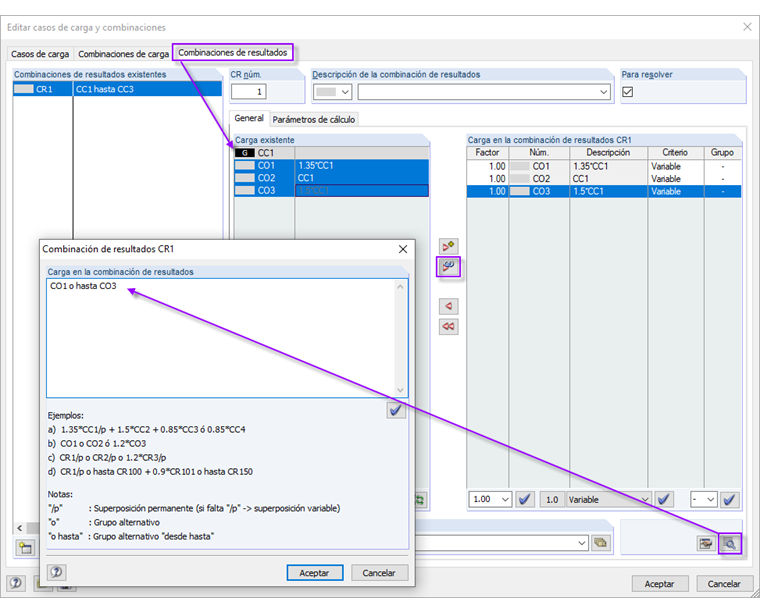

Esto es exactamente lo que puede hacer muy rápido con una combinación de resultados. Si agrega los casos de carga individuales, combinaciones de carga o combinaciones de resultados con el criterio "O" en una combinación de resultados (ver figura 01), se calcularán los resultados máximos o mínimos, es decir, la envolvente.

Puede encontrar más información sobre el uso de combinaciones de resultados en el manual.

envolvente de resultados
