Domanda

RFEM/RSTAB fornisce una funzione in grado di determinare le forze interne massime da diverse combinazioni di carico, una sorta di inviluppo?

Risposta:

Questo è esattamente ciò che puoi fare molto rapidamente con una combinazione di risultati. Se si aggiungono i singoli casi di carico, le combinazioni di carico o le combinazioni di risultati con il criterio "OR" in una combinazione di risultati (vedere l'immagine 01), saranno calcolati i risultati massimi o minimi, ovvero l'inviluppo.

Ulteriori informazioni sull'uso delle combinazioni di risultati sono disponibili nel manuale.

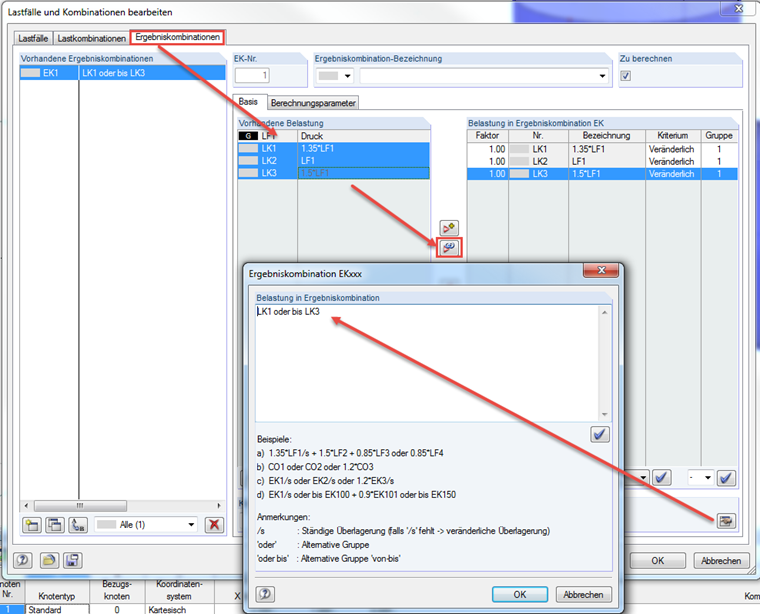

inviluppo di risultati

Hai delle domande?
