FAQ 002889 DE 11. April 2019

Markus Baumgärtel Ergebnisse RFEM RSTAB

Existiert in RSTAB / RFEM eine Funktion, welche die maximalen Schnittgrößen aus den verschiedenen Lastfallkombinationen ermitteln kann, eine Art von Hüllkurve?

Antwort

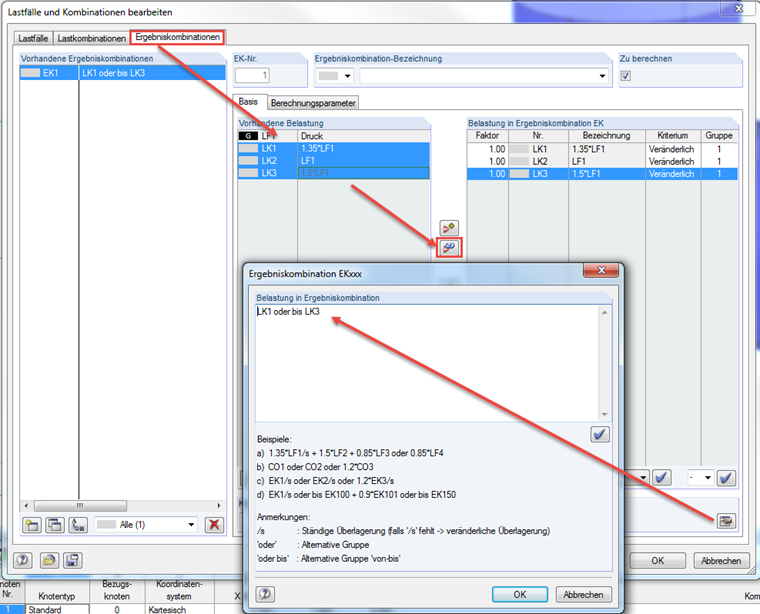

Genau dies können Sie sehr schnell mit einer Ergebniskombination realisieren. Wenn Sie in dieser die einzelnen Lastfälle, Lastkombination oder Ergebniskombinationen mit dem Kriterium "Oder" (siehe Bild 1) hinzufügen, werden aus diesen die maximalen bzw, minimalen Ergebnisse also quasi die Einhüllende berechnet.

Weitere Informationen zur Verwendung von Ergebniskombinationen finden Sie unter anderem in unserem Handbuch.

Schlüsselwörter

Einhüllende Hüllkurve Umhüllende Maximalwert Minimalwert
