¿He seleccionado el tamaño correcto de la malla de EF?

Respuesta

Desafortunadamente, no es posible dar una respuesta general a la pregunta de si un sistema está suficientemente discretizado. Al calcular con elementos finitos, las deformaciones y las tensiones calculadas generalmente siguen la solución analítica. El objetivo es determinar el número óptimo de elementos finitos en los que las tensiones ya no cambian.

Por lo tanto, el usuario debe seleccionar la discretización tan precisa como sea necesaria, pero también "imprecisa" como sea posible. Siempre debe seleccionar al menos tres EF por altura para los agujeros o agujeros en la estructura.

Este artículo de nuestras FAQ describe cómo se controlan las singularidades en las esquinas reentrantes.

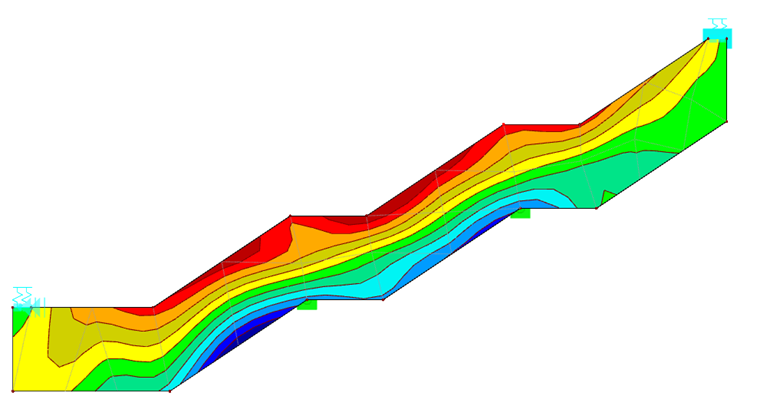

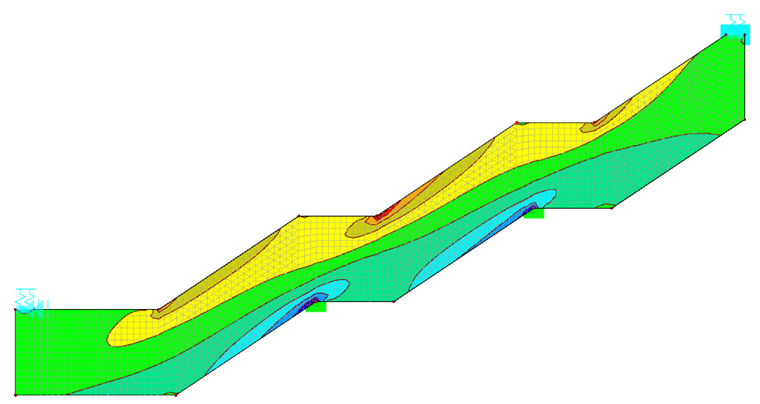

Basándonos en las figuras de este artículo, es fácil ver que, dada una discretización insuficiente del sistema, las intersecciones geométricas de la estructura apenas se cubren y el sistema se aproxima a una viga de flexión. Por lo tanto, no es posible realizar un cálculo relevante.

Palabras clave

Discretización Refinamiento de la malla de EF Singularidades
