¿La carga de punzonamiento en
RF-PUNCH Pro se obtiene de las fuerzas en los apoyos de los apoyos en línea para comprobar una esquina del muro? ¿Qué longitudes son decisivas para aplicar las fuerzas en los apoyos?

Respuesta

RF-PUNCH usa las fuerzas en los apoyos sólo para los cálculos de la resistencia al punzonamiento de los apoyos en nudos.

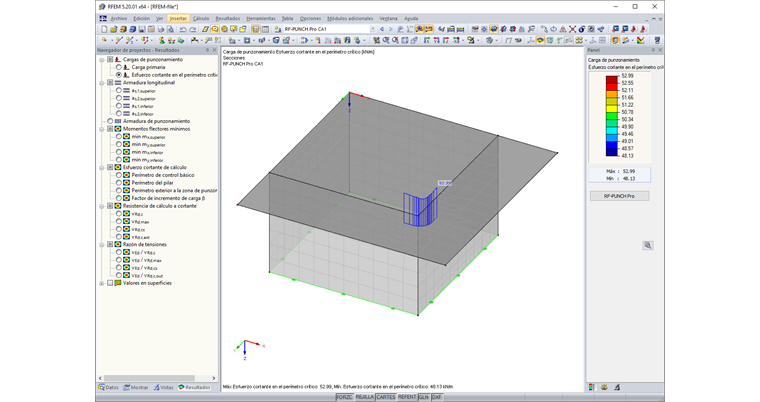

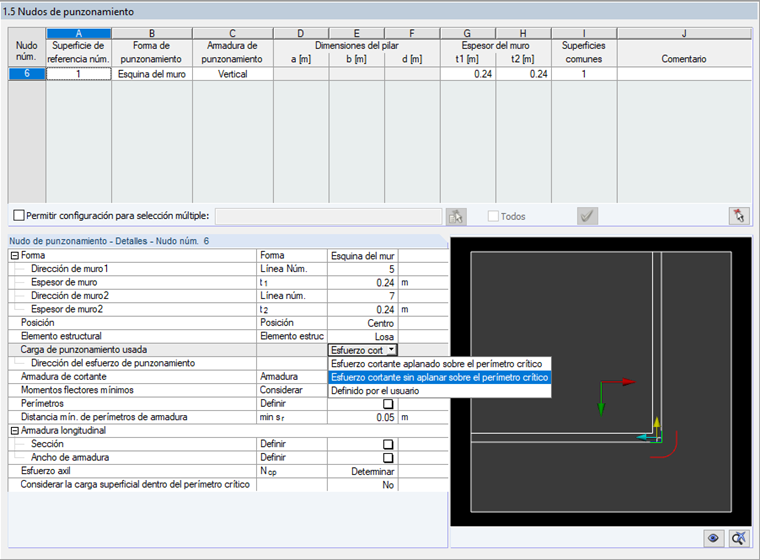

Para el cálculo del punzonamiento en esquinas y esquinas de los muros, se usa el esfuerzo cortante en el perímetro crítico en lugar de la fuerza del apoyo de los apoyos en línea. Esto tiene la ventaja de que incluso se puede determinar una carga de punzonamiento si se ha introducido un muro en un modelo 3D en lugar de un apoyo en línea. Por lo tanto, este enfoque en el módulo adicional es más general y se puede aplicar independientemente del tipo de modelo.

También puede encontrar información adicional sobre la determinación de la carga de punzonamiento para esquinas y extremos del muro en un artículo en nuestra página de inicio que puede abrir haciendo clic en el siguiente enlace.

Palabras clave

Apoyo en línea Extremo del muro Esquina del muro Fuerza en los apoyos Carga de punzonamiento
