Question

La charge de poinçonnement dans RF-PUNCH Pro provient-elle des forces d'appui des appuis linéiques lors de la vérification d'un angle de mur ? Sur quelle longueur les forces d'appui sont-elles appliquées ?


Réponse:
RF-PUNCH Pro utilise les forces d'appui uniquement pour la vérification de la résistance au poinçonnement des appuis nodaux.

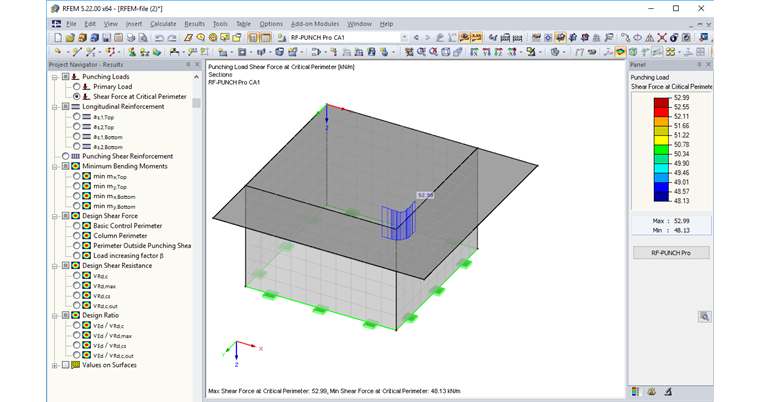

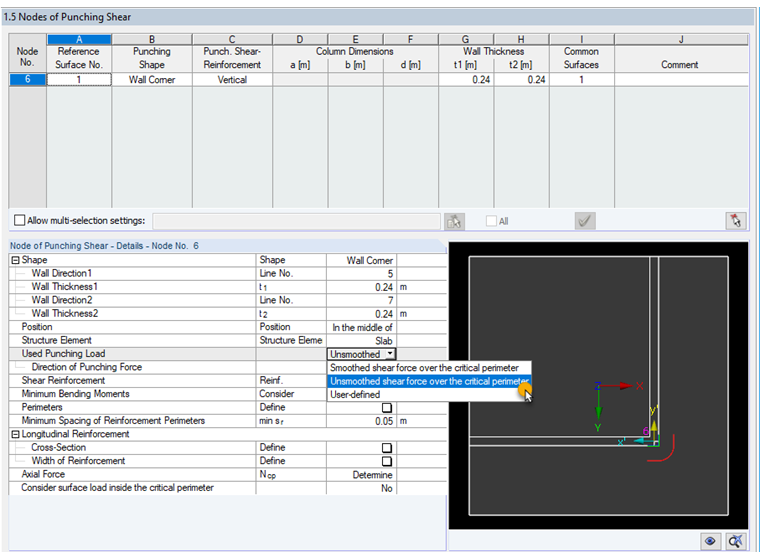

Ce n'est pas la force d'appui provenant des appuis linéiques qui est utilisée mais l'effort tranchant du périmètre de base pour la vérification de la résistance au poinçonnement des angles et extrémités de mur. Cette méthode a l'avantage d'offrir la possibilité de déterminer aussi une charge de poinçonnement si un mur a été entré dans un modèle en 3D plutôt qu'un appui linéique. Cette approche dans le module est donc plus généraliste et peut être appliquée quel que soit le type de modélisation.

Cliquez sur le lien dans la section Téléchargements ci-dessous pour obtenir des informations supplémentaires sur la détermination de la charge de poinçonnement sur les extrémités de murs et les angles de murs.
