Je zatížení protlačením v RF-PUNCH Pro zkontrolováno na roh stěn z podporových sil liniových podpor? Na které délce působí podporové síly?

Odpověď

RF-PUNCH Pro používá podporové síly pouze u podpor podpor pro uzlové podpory.

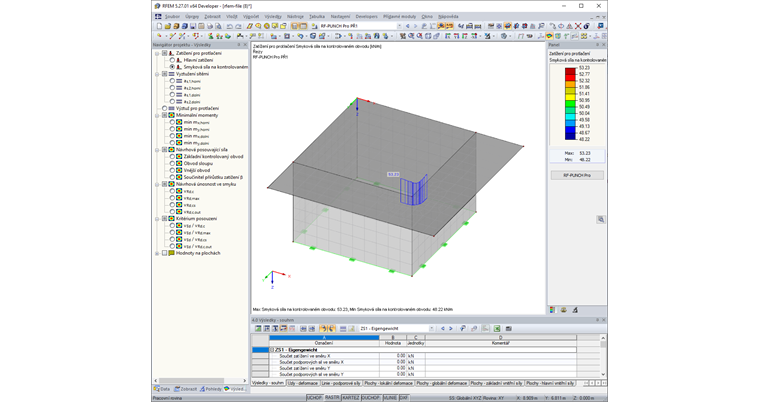

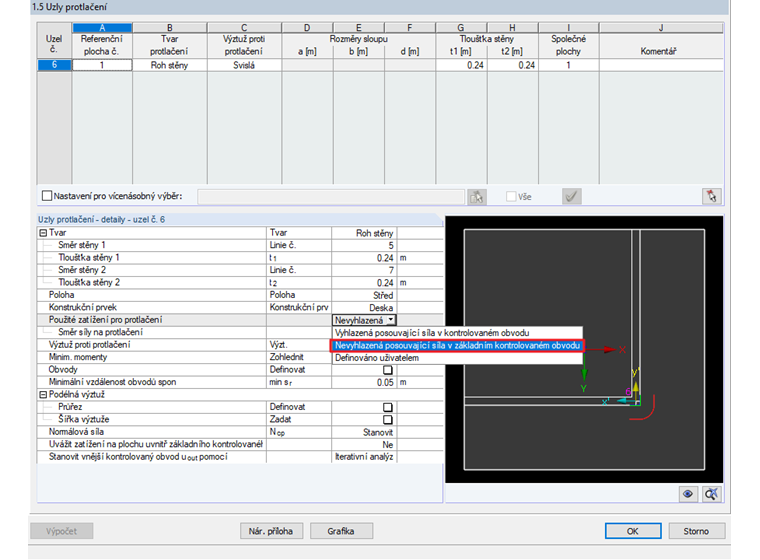

U posouzení na protlačení na rohu a na konci stěny se chování prutu nepoužívá jako podporová síla z liniových podpor, ale jako smyková síla v kritickém obvodu. To přináší výhodu, že zatížení protlakem lze stanovit také tehdy, pokud jsme zadali stěnu v 3D modelu místo linie podpory. Tento přístup v přídavném modulu je proto obecnější a lze ho použít bez ohledu na typ modelování.

Další informace o posouzení zatížení na protlačení pro roh stěny a na konci stěn naleznete v příspěvku na naší domovské stránce, který lze otevřít kliknutím na následující odkaz.

Klíčová slova

Line Support Na konci stěny Kloub na stěnu Podporová síla Zatížení protlačením
