¿Cómo funciona el modelo de material plástico 1D?

Respuesta

La plasticidad para los elementos en 1D actualmente sólo funciona en relación con las tensiones axiles en una barra. Esto quiere decir que sólo es posible una interacción entre el esfuerzo axil y el momento. No se tiene en cuenta la interacción con el esfuerzo cortante. Además, las tensiones del esfuerzo cortante solo se calculan elásticamente.

Al aplicar un modelo de material plástico, también es importante asegurar una división suficiente de los elementos, debido a que una sección se genera internamente en cada punto de Gauss en el elemento de la barra donde se calcula la tensión y donde se lleva a cabo una reducción de la rigidez a la redistribución de los esfuerzos internos, si fuese necesario.  Por ejemplo, si se aumenta el número de divisiones, el modelo puede volverse inestable debido a que la redistribución de tensiones ya no se puede llevar a cabo y, por lo tanto, la carga en la sección es demasiado alta.

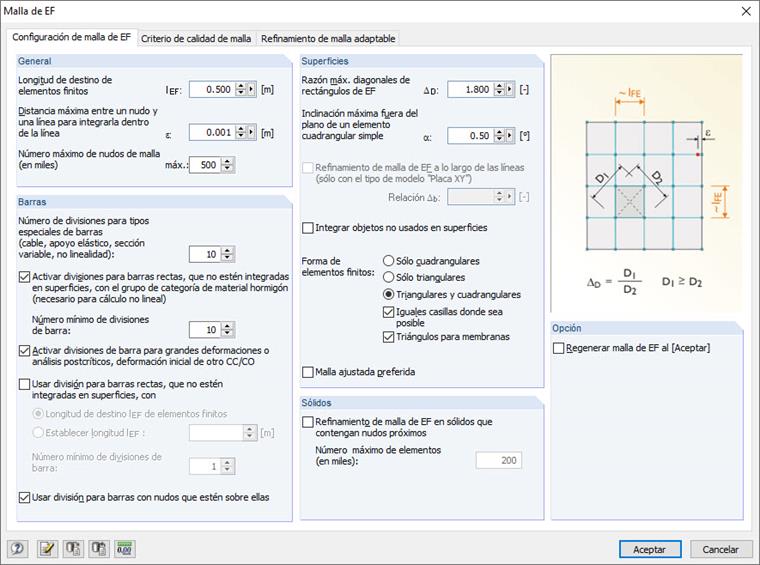

Generalmente se recomienda usar una división de "50" para los elementos de barra cuando se usa el modelo de material plástico (ver figura).

Palabras clave

Plástico 1D
