Пластическая 1D модель материала

Как работает материальная модель "Пластическая 1D"?

Ответ:

Пластичность для 1D элементов в данный момент работает только по отношению к нормальным напряжениям в стержне. Это означает, что возможна только взаимосвязь между нормальной силой и моментом. Взаимодействие с поперечной силой не учитывается. На основе поперечной силы напряжения рассчитываются только в упругой стадии.

При применении пластической модели материала следует обратить внимание на достаточное деление элементов, так как во внутреннем использовании на каждом узле Гаусса стержневого элемента создаётся сечение, на котором происходит расчёт напряжений. В случае необходимости выполняется переуступка жёсткости с перераспределением усилий. Например, если увеличить количество делений, модель может стать нестабильной, так как перераспределение напряжений не может быть выполнено, что ведет к слишком высокой нагрузке в сечении.

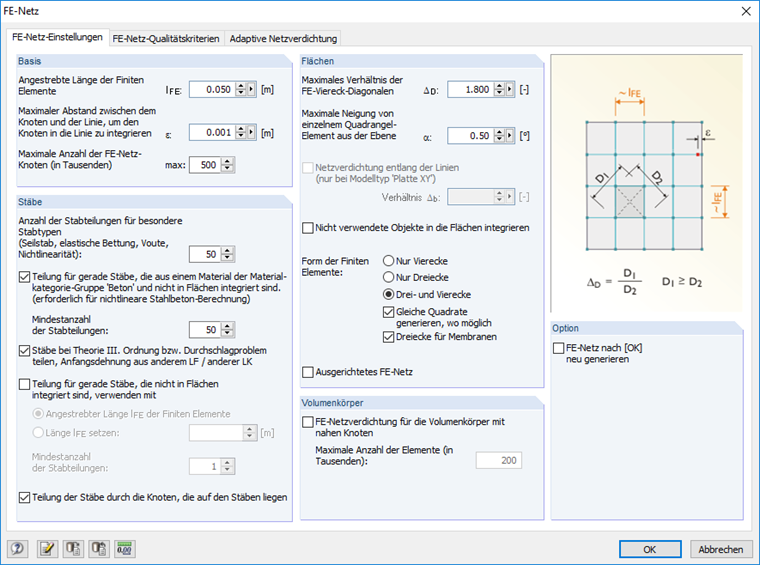

Как правило, рекомендуется использовать деление на "50" для стержневых элементов при использовании пластической модели материала (см. изображение).

Настройка деления стержня
Настройка деления стержня
