Model materiałowy plastyczny 1D

Jak działa model materiałowy plastyczny 1D?


Odpowiedź:

Plastyczność dla elementów 1D działa obecnie tylko w odniesieniu do naprężeń normalnych w pręcie. Oznacza to, że możliwa jest jedynie interakcja między siłą normalną a momentem. Interakcja ze ścinaniem nie jest przy tym uwzględniana. Dodatkowo naprężenia od ścinania są obliczane tylko w sposób sprężysty.

Przy stosowaniu plastycznego modelu materiałowego należy także zwrócić uwagę na odpowiedni podział elementów, ponieważ w każdym punkcie Gaussa na elemencie prętowym wewnętrznie generowany jest przekrój, w którym obliczane jest naprężenie i ewentualnie redukcja sztywności w celu przenoszenia sił wewnętrznych. Zwiększając np. liczbę podziałów, model może stać się niestabilny, ponieważ redystrybucja naprężeń nie może być już wykonywana, co skutkuje zbyt dużym obciążeniem przekroju.

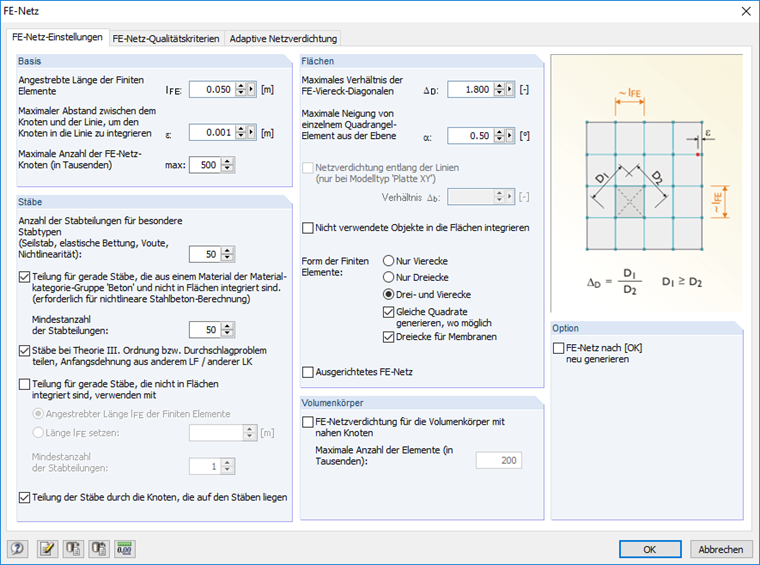

Zaleca się ogólny podział na "50" dla elementów prętowych przy stosowaniu plastycznego modelu materiałowego (patrz rysunek).
