Comment fonctionne le modèle de matériau plastique 1D ?

Réponse

Actuellement, la plasticité des éléments 1D fonctionne uniquement par rapport aux contraintes normales dans une barre. Cela signifie que seule une interaction entre l'effort normal et le moment est possible. L'interaction des efforts tranchants n'est pas prise en compte. Les contraintes de cisaillement sont en outre calculées de manière élastique uniquement.

Lorsque vous utilisez un modèle de matériau plastique, la division des éléments doit être suffisante, car une section est générée en interne à chaque point de Gauss sur l'élément de barre. La contrainte est calculée sur cette section et la rigidité est réduite le cas échéant pour la redistribution des efforts internes. Le modèle peut devenir instable si vous augmentez par exemple le nombre de divisions car les redistributions des contraintes ne peuvent plus être effectuées et la charge est donc trop élevée dans la section.

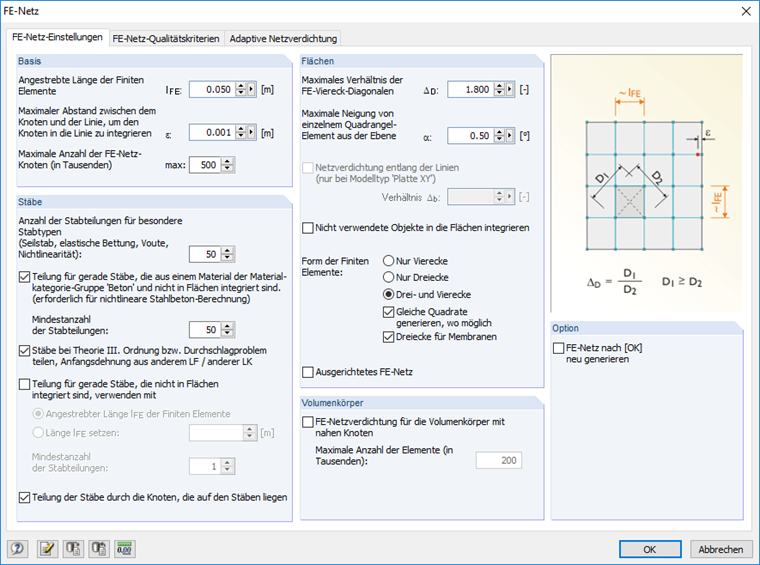

Il est généralement recommandé d'utiliser une division de « 50 » pour les éléments de barre si vous utilisez le modèle de matériau plastique (voir la Figure 01).

Mots-clés

Plastique 1D
