diferencias en las razones de tensiones entre RF-/STEEL y RF-/STEEL EC3

¿Por qué obtengo razones de tensiones mucho más altas en RF-/STEEL que para el cálculo de secciones en RF-/STEEL EC3?


Respuesta:

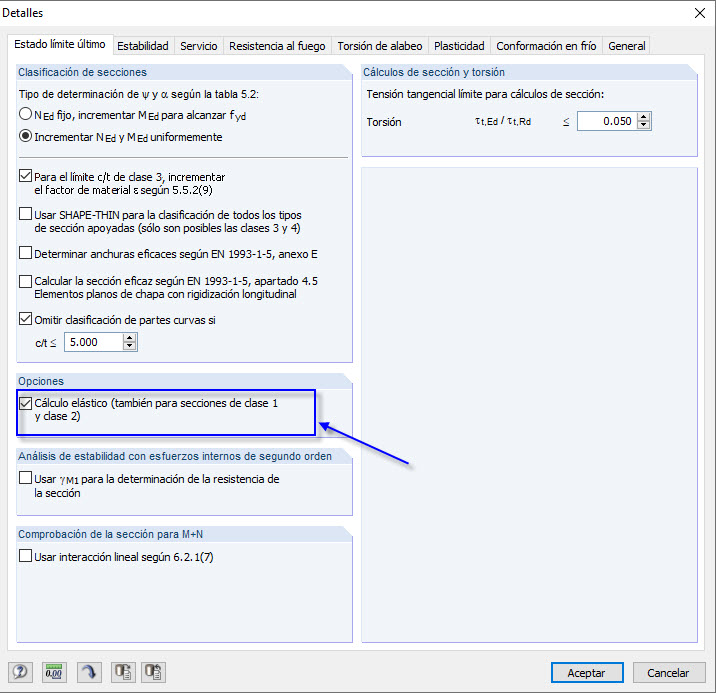

En el módulo adicional RF-/STEEL, se realiza un análisis de tensiones equivalente según von Mises. Es erfolgt ein elastischer Spannungsnachweis (EL-EL). In RF-/STAHL EC3 wird vor der Bemessung eine Klassifizierung durchgeführt. Wird der Querschnitt als Klasse 1 oder Klasse 2 eingestuft, erfolgt eine Bemessung gegen plastische Grenzschnittgrößen. Es erfolgt ein EL-PL Nachweis. Wollen Sie die plastischen Tragreserven nicht nutzen, können Sie in den Details des Zusatzmoduls RF-/STAHL EC3 die Bemessung auf EL-EL umstellen. Die Ergebnisse sind dann mit RF-/STAHL vergleichbar.
