Odpowiedź:

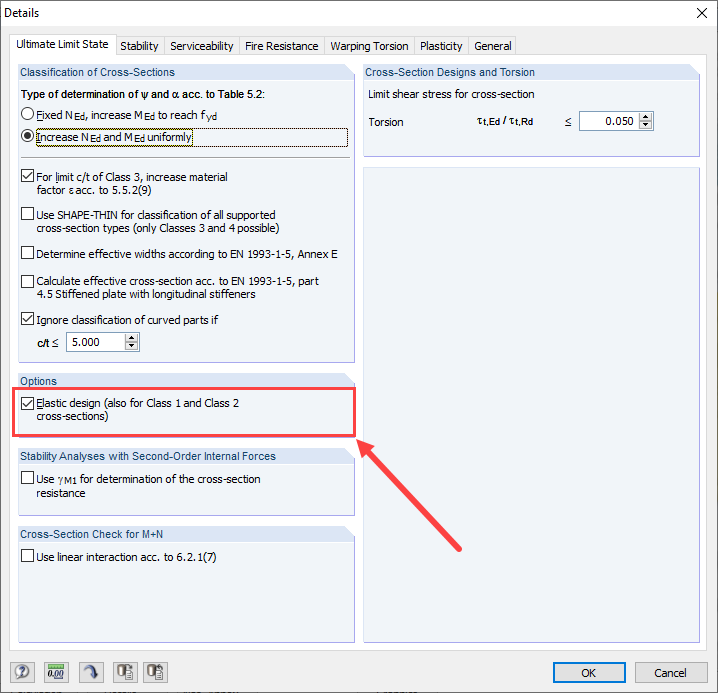

W module dodatkowym RF-/STEEL równoważna analiza naprężeń jest przeprowadzana według von Misesa. Należy przeprowadzić analizę naprężeń sprężystych (EL-EL). W RF-/STEEL EC3 klasyfikacja jest przeprowadzana przed obliczeniami. Jeżeli przekrój jest zaklasyfikowany do klasy 1 lub 2, obliczenia przeprowadza się z uwzględnieniem granicznych sił plastycznych. Należy przeprowadzić wymiarowanie EL‑PL. Jeśli nie chcesz korzystać z plastycznych rezerw obciążenia, w szczegółach modułu RF‑/STEEL EC3 można przełączyć obliczenia na EL‑EL. Wyniki są następnie porównywalne z RF-/STEEL.
Pytanie
Dlaczego otrzymuję znacznie wyższe współczynniki obliczeniowe w RF-/STEEL niż w przypadku obliczania przekrojów w RF-/STEEL EC3?
