Risposta:

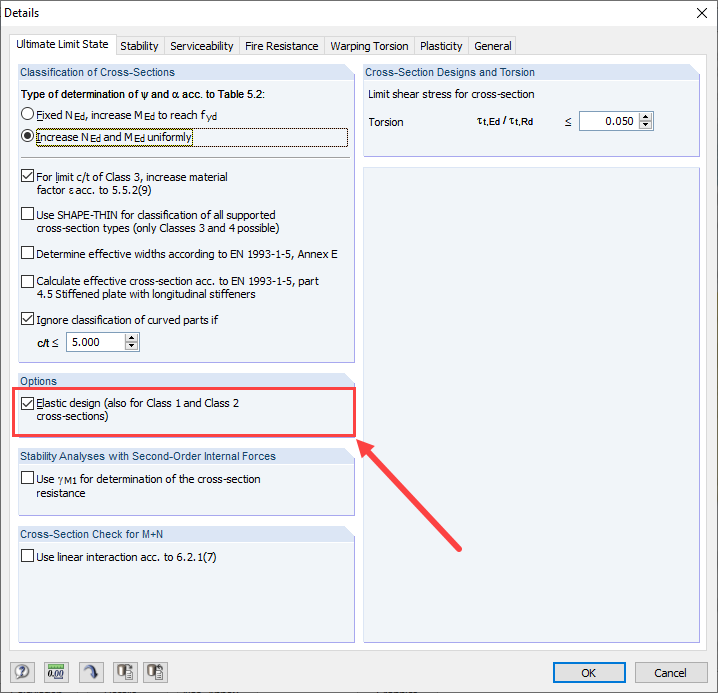

Nel modulo aggiuntivo RF-/STEEL, l'analisi delle tensioni equivalenti viene eseguita secondo von Mises. L'analisi delle tensioni elastiche (EL-EL) deve essere eseguita. In RF-/STEEL EC3, viene eseguita una classificazione prima della verifica. Se una sezione trasversale è classificata come Classe 1 o Classe 2, il progetto viene eseguito contro le forze interne limite plastiche. Il progetto EL‑PL deve essere eseguito. Se non si desidera utilizzare le riserve di carico plastiche, è possibile modificare il progetto in EL-EL nei dettagli del modulo aggiuntivo RF-/STEEL EC3. I risultati sono quindi confrontabili con RF-/STEEL.
Domanda
Perché ottengo rapporti di progetto molto più alti in RF-/STEEL che per il progetto della sezione trasversale in RF-/STEEL EC3?
