Warum erhalte ich in RF-/STAHL viel höhere Ausnutzungen als bei einem Querschnittsnachweis in RF-/STAHL EC3?

Antwort

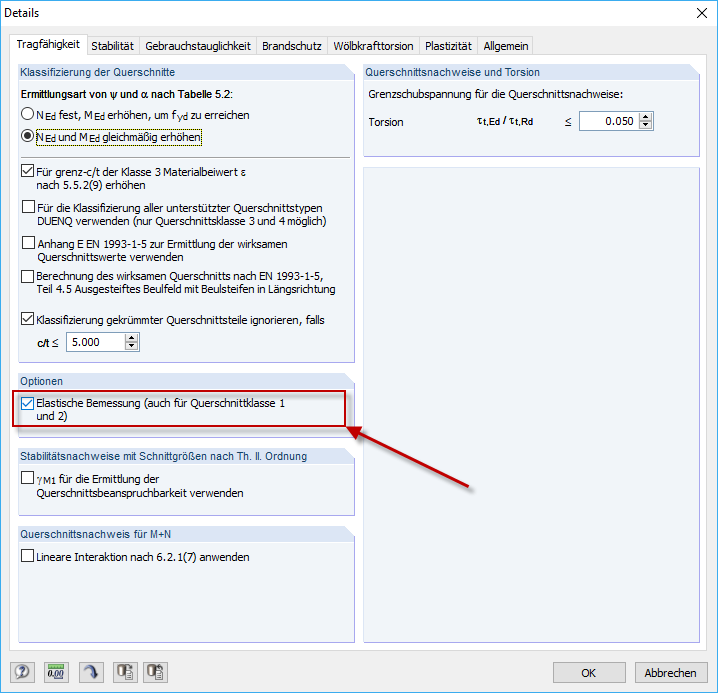

Im Zusatzmodul RF-/STAHL wird ein Vergleichsspannungsnachweis nach von Mises durchgeführt. Es erfolgt ein elastischer Spannungsnachweis (EL-EL). In RF-/STAHL EC3 wird vor der Bemessung eine Klassifizierung durchgeführt. Wird der Querschnitt als Klasse 1 oder Klasse 2 eingestuft, erfolgt eine Bemessung gegen plastische Grenzschnittgrößen. Es erfolgt ein EL-PL Nachweis. Wollen Sie die plastischen Tragreserven nicht nutzen, können Sie in den Details des Zusatzmoduls RF-/STAHL EC3 die Bemessung auf EL-EL umstellen. Die Ergebnisse sind dann mit RF-/STAHL vergleichbar.

Schlüsselwörter

Elastisch Plastisch Spannungsnachweis Grenzschnittgröße Vergleich
