Odpověď:

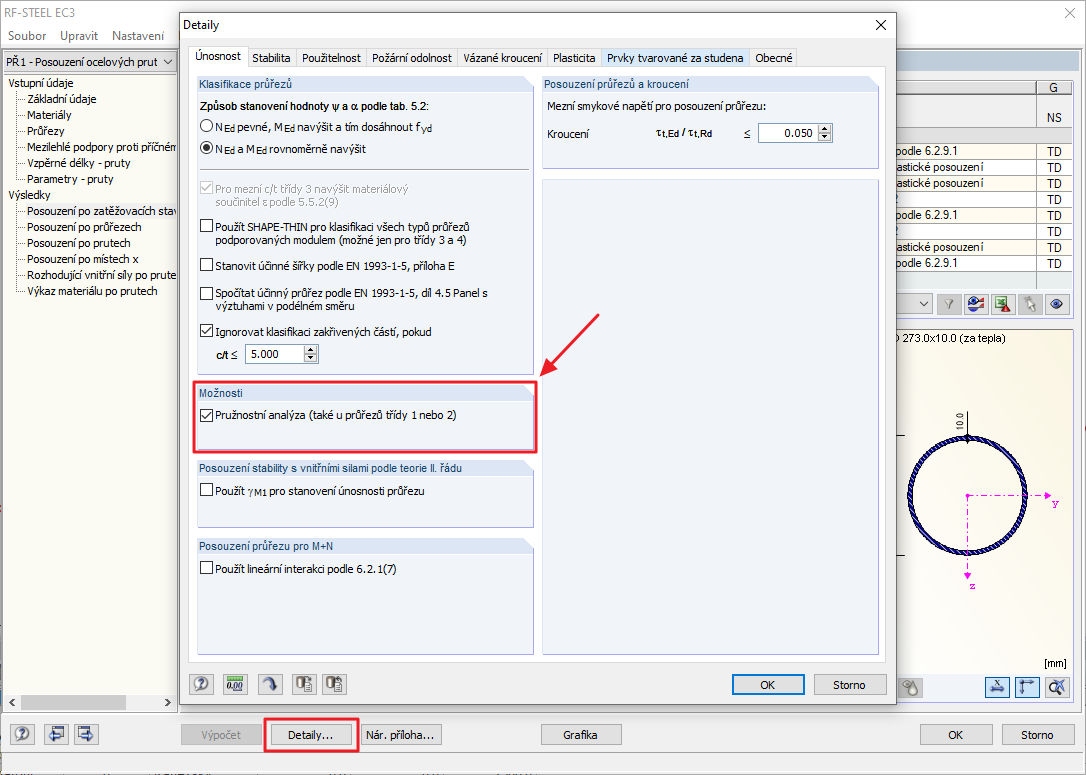

V přídavném modulu RF-/STEEL se provádí posouzení srovnávacích napětí podle von Misese. Probíhá elastické posouzení napětí (EL-EL). V přídavném modulu RF-/STEEL EC3 se před posouzením provede klasifikace. Pokud je průřez zařazen do třídy 1 nebo třídy 2, provede se posouzení na plastické mezní vnitřní síly. Proběhne posouzení EL-PL. Pokud nechcete využít plastickou rezervu, můžete posouzení přepnout na EL-EL v detailech nastavení přídavného modulu RF-/STEEL EC3. Výsledky jsou potom srovnatelné s přídavným modulem RF-/STEEL.
Dotaz
Proč v přídavném modulu RF-/STEEL dostávám o mnoho vyšší využití než při posouzení průřezu v přídavném modulu RF-/STEEL EC3?
