Cierre de aberturas en RWIND Simulation para el análisis de flujos de viento

¿Cómo se pueden simular los edificios con huecos para ventanas como unidades cerradas en RWIND Simulation?


Respuesta:

Los posibles huecos o agujeros para ventanas, puertas y de la fachada se pueden cerrar en RWIND Simulation utilizando la simplificación del modelo ("shrink-wrapping-mesh") para el cálculo del flujo de viento. Esta opción de malla "sella" los modelos importados contra el flujo de viento introducido en el modelo con una carga de compresión interna acompañante. Para determinar qué hueco se debe cerrar y cuáles deben permanecer abiertos, el programa utiliza una especificación de tamaño. Por lo tanto, todos huecos con las dimensiones más pequeñas que la dimensión de control especificada se cerrarán genéricamente para el análisis del flujo de viento en el túnel de viento numérico.

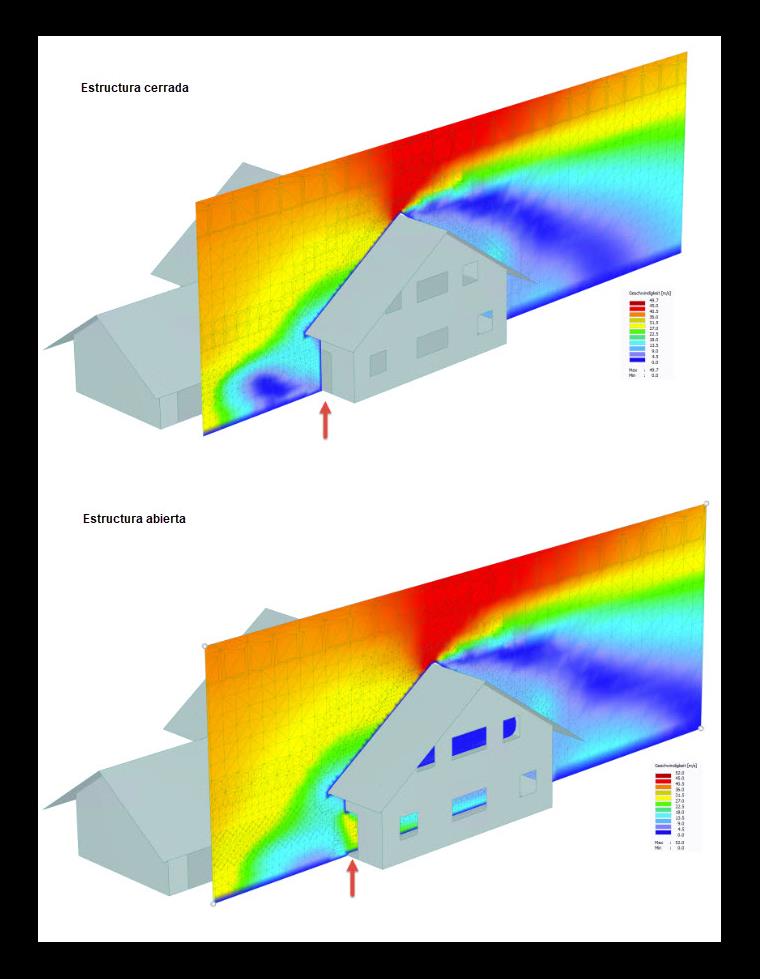

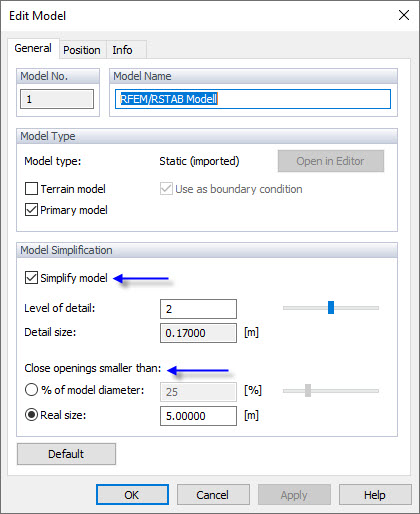

En RWIND Simulation, la especificación del tamaño del hueco se determina en el menú "Editar modelo" de los modelos respectivos.

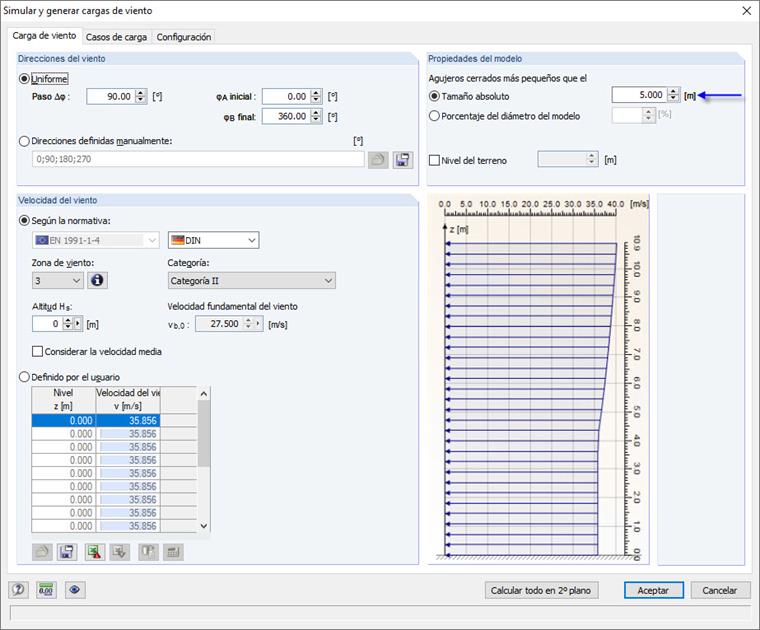

El menú de la interfaz en RFEM o RSTAB organiza la especificación del tamaño de hueco para el cálculo automatizado de cargas de viento en un segundo plano en el menú "Simular y generar cargas de viento", pestaña "Carga de viento".

Para simular una estructura de edificio cerrada, también es posible considerar superficies adicionales en las áreas de huecos utilizando una importación STL o directamente utilizando una superficie de distribución de carga en RFEM.
