Jak mogę symulować budynki z otworami okiennymi jako zamkniętą jednostkę w RWIND Simulation?

Odpowiedź

W programie RWIND Simulation można uwzględnić potencjalne otwory w oknach, drzwiach i elewacji, korzystając z uproszczenia modelu (siatki termokurczliwej) do analizy przepływu wiatru. Ta opcja tworzenia siatki „uściśla” importowane modele w zależności od przepływu wiatru, który wpływa do modelu wraz z towarzyszącym mu obciążeniem wewnętrznym. Aby określić, który otwór należy zamknąć, a który otwór powinien pozostać otwarty, program używa specyfikacji rozmiaru. W ten sposób wszystkie otwory o wymiarach mniejszych niż podany wymiar kontrolny zostaną zasadniczo zamknięte do analizy przepływu wiatru w tunelu aerodynamicznym.

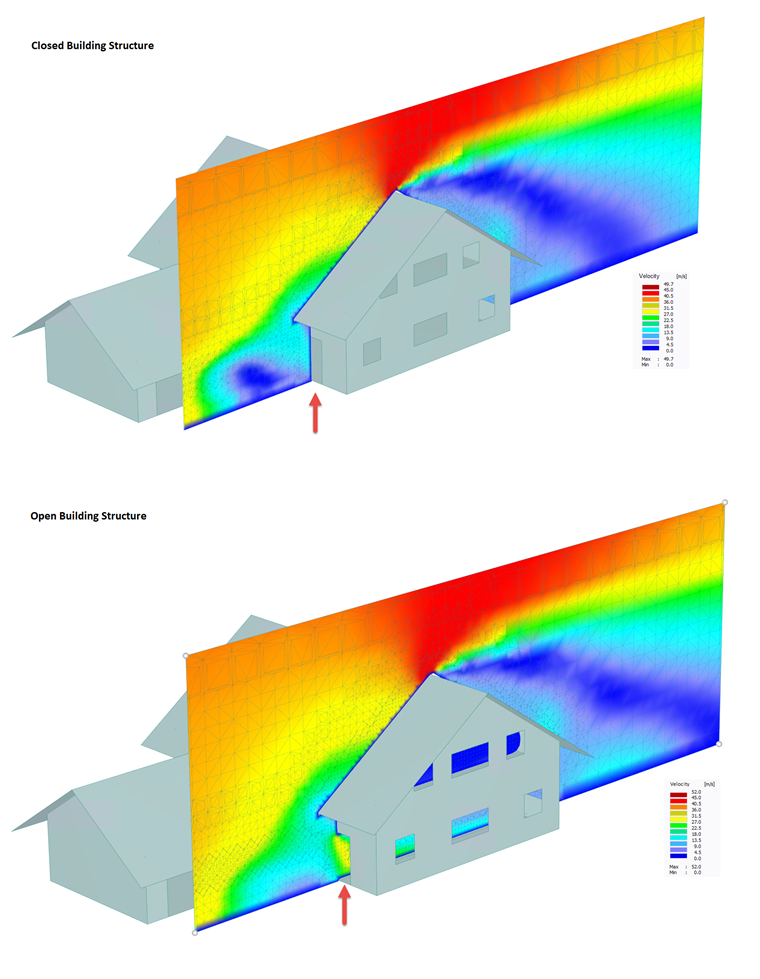

Rysunek 01 - Rozkład prędkości dla zamkniętej i otwartej konstrukcji budynku

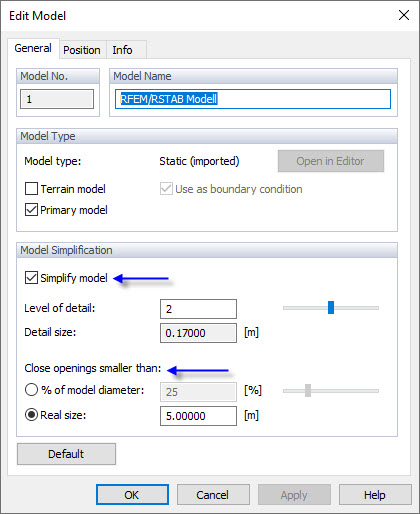

W RWIND Simulation można określić rozmiar otworu w menu „Edycja modelu” odpowiednich modeli.

Rysunek 02 - Określanie otworów w symulacji RWIND

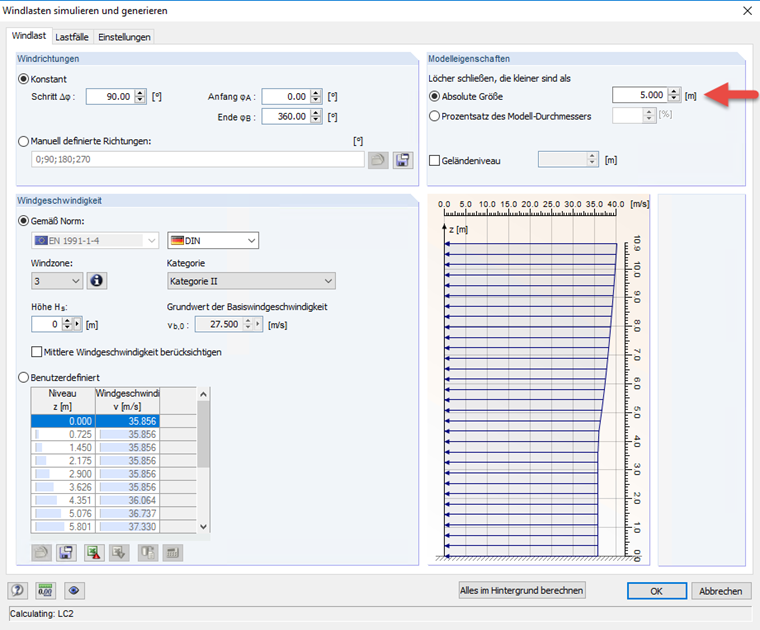

Menu interfejsu RFEM lub RSTAB zawiera specyfikację rozmiaru otworu do automatycznego obliczania obciążeń wiatrem w tle w oknie dialogowym „Symulowanie i generowanie obciążeń wiatrem” w zakładce „Obciążenie wiatrem”.

Rysunek 02 - Określanie otworów w symulacji RWIND

W celu symulacji zamkniętej konstrukcji budynku można również uwzględnić dodatkowe powierzchnie w obszarach otwierania za pomocą importu STL lub bezpośrednio za pomocą powierzchni rozkładu obciążenia w programie RFEM.
