En RF-GLASS, no es posible calcular un panel curvo. ¿Por qué?

Respuesta

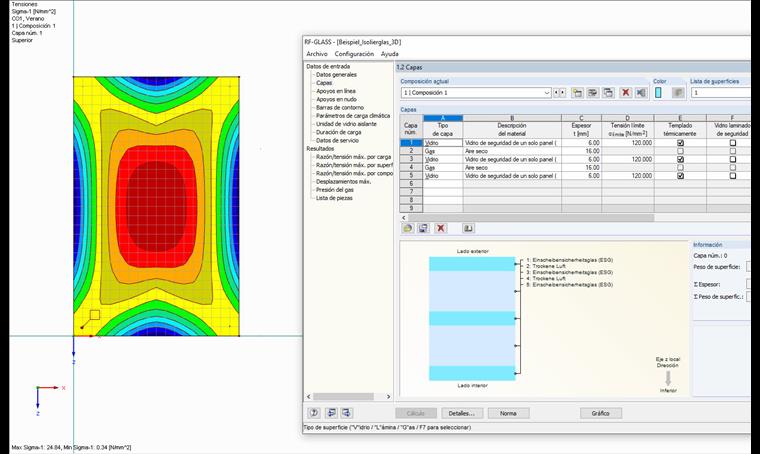

Al modelar un panel de vidrio, en particular un panel de vidrio aislante, se debe prestar atención especial en RFEM para que las líneas de contorno consten de 4 líneas.

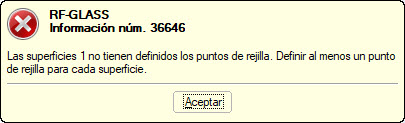

Si es posible, se debe evitar una división de las líneas porque ya no se puede realizar el cálculo. Se mostrará un mensaje de advertencia correspondiente antes del cálculo.
Si se necesitan nudos intermedios especiales en la línea, asegúrese de que no dividen la línea original durante la creación.

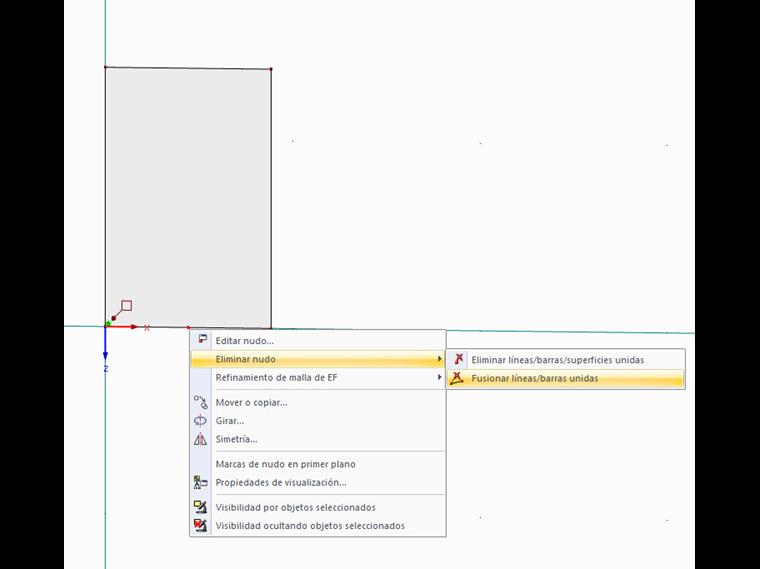

Si la línea se divide de todas formas, se puede volver a establecer la estructura utilizando el comando "Eliminar nudo" y "Fusionar líneas/barras unidas".
En casos excepcionales, el uso de una malla de capas se puede desactivar en los detalles de la composición. Esta opción se ha implementado específicamente para paneles doblemente curvos.

Palabras clave

Mensaje de advertencia de RF-GLASS Líneas de contorno de RF-GLASS
