Zakrzywiona tafla nie może być zaprojektowana w RF-GLASS. Dlaczego?

Odpowiedź

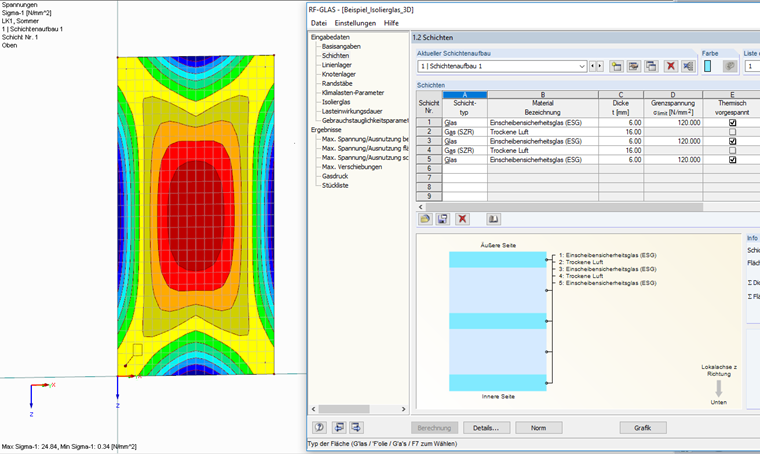

Podczas modelowania tafli szkła, zwłaszcza tafli szkła izolacyjnego, w programie RFEM należy zwrócić szczególną uwagę na linie graniczne, które muszą składać się tylko z czterech linii.

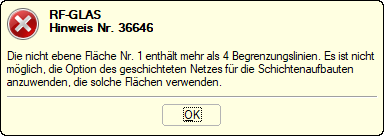

W miarę możliwości należy unikać podziału linii, ponieważ obliczeń nie można już wykonywać. W takim przypadku przed obliczeniami zostanie wyświetlony odpowiedni komunikat ostrzegawczy.
Jeśli na linii wymagane są specjalne węzły pośrednie, upewnij się, że nie dzielą one oryginalnej linii podczas ich tworzenia.

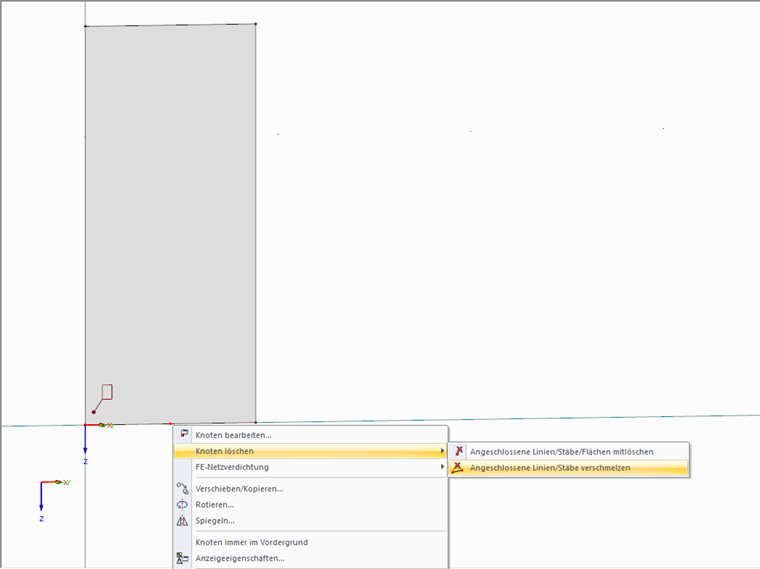

Jeśli jednak linia zostanie podzielona, strukturę można przywrócić za pomocą polecenia „Usuń węzeł i scal połączone elementy”.
W wyjątkowych przypadkach można dezaktywować siatkę warstwową w szczegółach kompozycji. Ta opcja została specjalnie zaimplementowana w przypadku szyb podwójnie zakrzywionych.

Słowa kluczowe

Ostrzeżenie RF-GLASS Linie graniczne RF-GLASS
