V přídavném modulu RF-GLASS nelze posoudit zakřivenou tabuli skla. Proč?

Odpověď

Při modelování skleněné tabule, speciálně izolační skleněné tabule, je v programu RFEM třeba dbát na to, aby hraniční linie tvořily pouze čtyři linie.

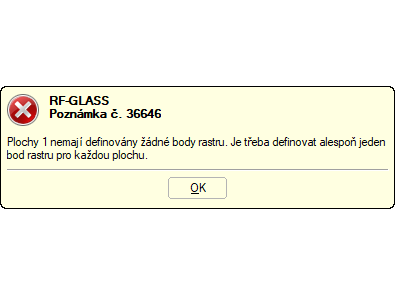

Dělení linií by pokud možno nemělo být prováděno, protože potom již nebude možné provést výpočet. Před výpočtem se zobrazí příslušné upozornění.
Jsou-li na linii speciálně zapotřebí vnitřní uzly, je nutné dbát na to, aby tyto vnitřní uzly při vytváření nerozdělily původní linii.

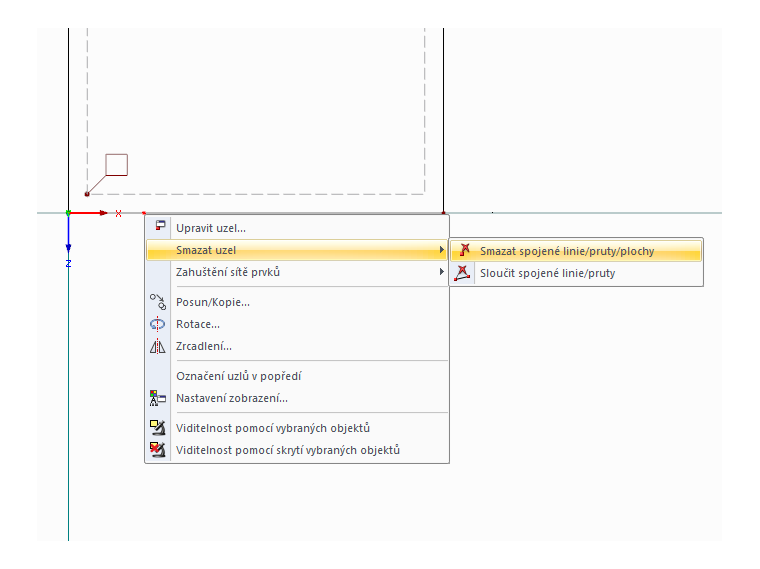

Pokud se přesto stane, že linie byla rozdělena, lze model obnovit pomocí voleb „Smazat uzly“ a „Sloučit spojené linie/pruty“.

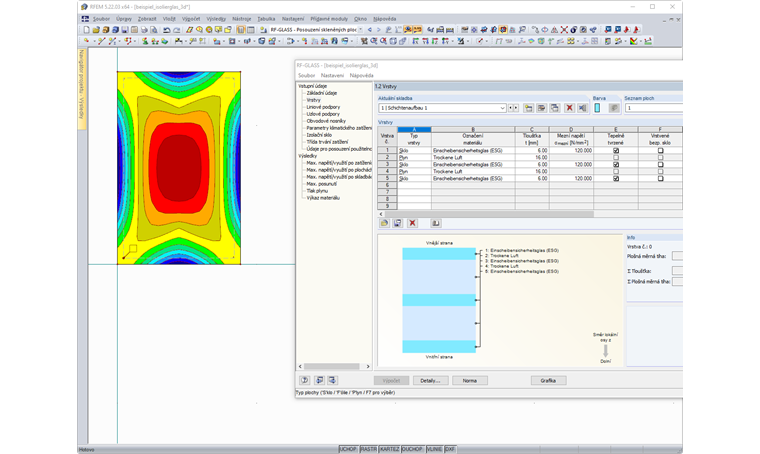

Ve výjimečných případech lze v detailech pro skladbu deaktivovat použití vrstevnaté sítě. Tato volba byla speciálně implementována pro dvakrát zakřivené tabule.
