Frage

Eine gekrümmte Scheibe kann in RF-GLAS nicht bemessen werden. Warum?


Antwort:
Bei der Modellierung einer Glasscheibe, im speziellen einer Isolierglasscheibe, ist in RFEM besonders darauf zu achten, dass die Berandungslinien nur aus vier Linien bestehen.

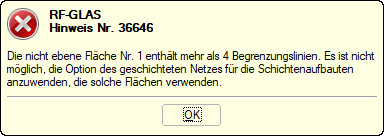

Eine Unterteilung der Linien sollte möglichst vermieden werden, da dann die Berechnung dadurch nicht mehr durchgeführt werden kann. Eine entsprechende Warnmeldung wird vor der Berechnung ausgegeben.
Falls speziell Zwischenknoten auf der Linie benötigt werden, ist darauf zu achten, dass diese bei der Erstellung die Originallinie nicht teilen.

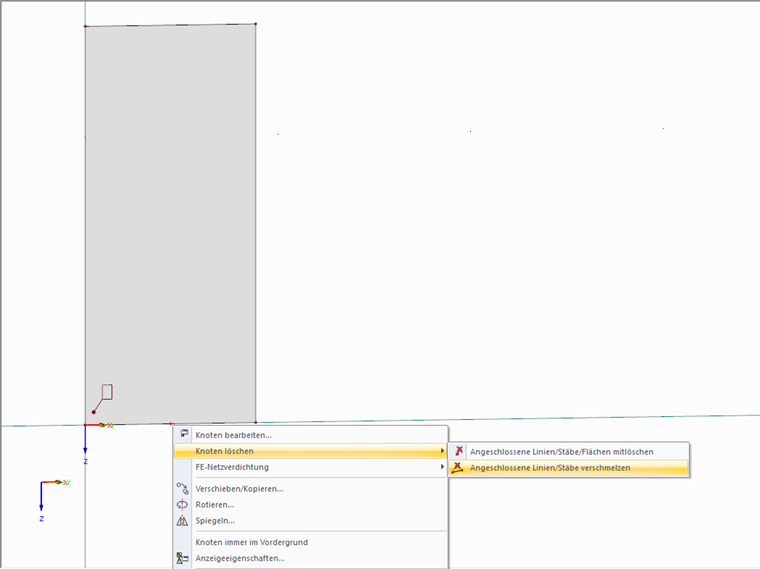

Sollte es dennoch vorkommen, dass die Linie geteilt wurde, dann kann über den Befehl "Knoten löschen und angrenzende Stäbe verbinden" die Struktur wieder hergestellt werden.
In Ausnahmefällen kann in den Details zum Schichtenaufbau die Verwendung des geschichteten Netzes deaktiviert werden. Diese Option wurde speziell für doppelt gekrümmte Scheiben implementiert.
