Uso de un modelo de capa límite en RWIND Simulation

¿RWIND Simulation aplica un modelo de la capa límite?

Respuesta:

En RWIND Simulation, cada superficie del modelo en el flujo de viento se trata como un muro "liso". Ab RWIND Simulation Version 1.26 besteht die Möglichkeit, Rauheitsparameter zu definieren. Mit dieser Definition ergibt sich in den umströmten Bereichen nahe der Wandungen eine Grenzschicht, die abhängig von der Luftviskosität einen Einfluss auf das Geschwindigkeitsprofil senkrecht zur Wand hat. Diese Grenzschicht wird in RWIND Simulation nach dem sogenannten "Gesetz der Wand" realisiert. Dieses Gesetz beschreibt das Geschwindigkeitsprofil senkrecht zur Wand und kann über die dimensionslosen Variablen u⁺ und y⁺ dargestellt werden.

Preguntas frecuentes (FAQ)

Pregunta frecuente 004391 | ¿RWIND Simulation aplica un modelo de capa límite?

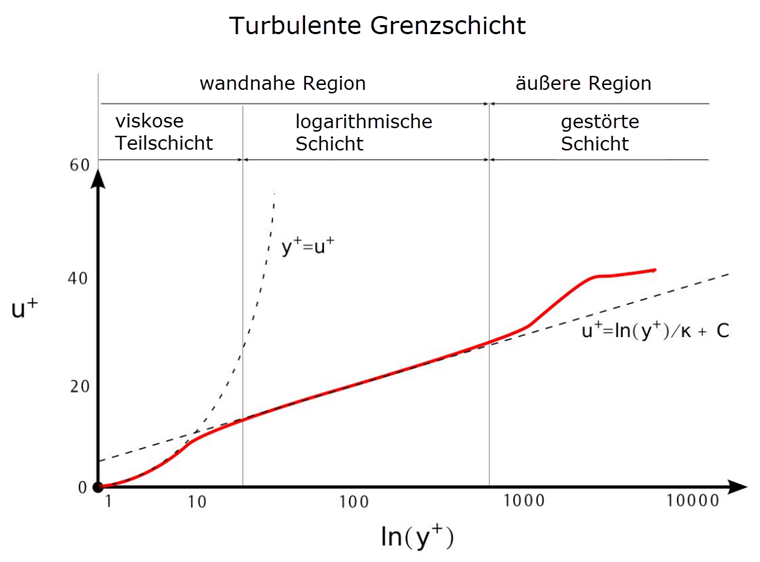

Capa límite turbulenta

Dimensionslose Variable u⁺:

u^{+} = \frac{U}{u_{τ}}

U	la velocidad en la pared,
u_{Determinar τ}	la velocidad de fricción,

1 Variable adimensional u+

Dimensionslose Variable y⁺:

y^{+} = \frac{u_{τ} \cdot y}{ν}

y	Distancia entre muros
u_{Determinar τ}	la velocidad de fricción,
ν	la viscosidad cinemática del aire.

2 Variable adimensional y+

Unter Verwendung der Reibungsgeschwindigkeit u_τ (Formel 03) beschreibt Grenzschichtmodell in der viskosen Teilschicht direkt neben der Wandung (Formel 04) und in der anschließenden logarithmischen Schicht (Formel 05) folgenden Geschwindigkeitsverlauf.

u_{τ} = \sqrt{\frac{τ_{w}}{ρ}}

τ_w	la tensión tangencial,
ρ es	densidad del aire

3 la velocidad de fricción,

u^{+} = y^{+}

4 Muro

u^{+} = \frac{1}{κ} \cdot \ln y^{+} + C

κ	la constante de Kármán
C	Constante

5 Capa logarítmica

Hier ist:

κ = 0,41 zur Simulation einer glatten Wand
C = 5 zur Simulation einer glatten Wand

Wenn Rauheitsparameter definiert sind, wird die nutkRoughWallFunction mit den Parametern K_s und C_s verwendet. Die Formel der nutkRoughWallFunction finden Sie hier:
Fórmula de la funciónkRoughWallFunction

K_{[SCHOOL.PHONE]}	äquivalente Sandrauigkeit
C_s	Rauigkeitskonstante

FAQ 004391 | ¿RWIND Simulation aplica un modelo de capa límite?

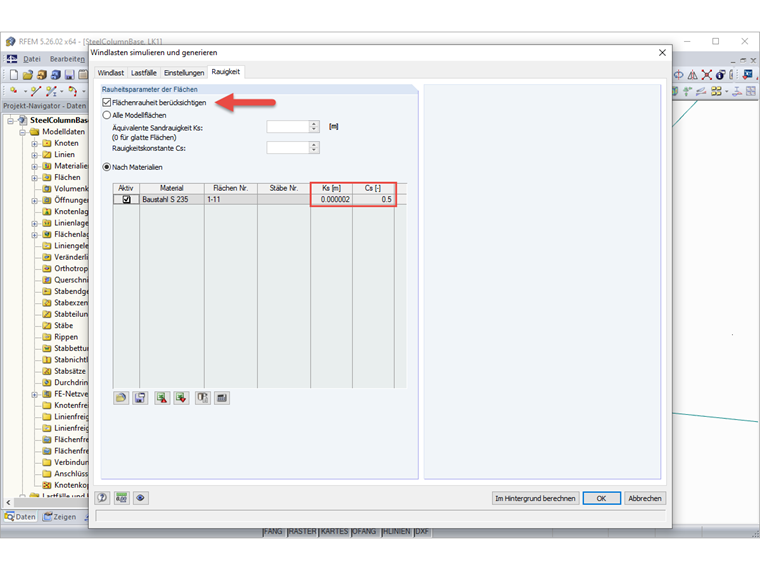

FAQ 004391 | Parámetros de rugosidad

Damit der Lösungsprozess relativ schnell und robust funktioniert, spezifiziert das Programm das entsprechende Grenzschichtmodell direkt in der ersten Zelle neben der Modelloberfläche. Der restliche Teil der Grenzschicht ergibt sich aus der Lösung der global angewendeten Navier-Stokes Gleichungen.

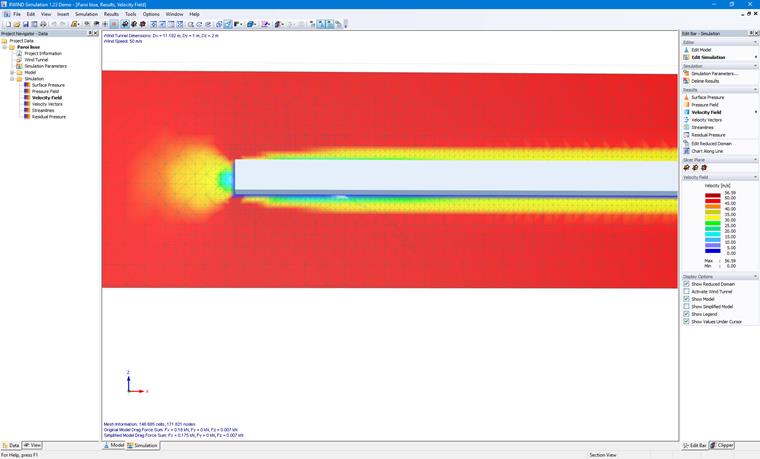

Generación de una capa de contorno en RWIND Simulation

Autor

El Sr. Niemeier es responsable del desarrollo de RFEM, RSTAB, RWIND Simulation y en el área de estructuras de membranas. También es responsable del aseguramiento de la calidad y la atención al cliente.
