Použití modelu mezní vrstvy v programu RWIND Simulation

Je v programu RWIND Simulation používán model mezní vrstvy?

Odpověď:

V programu RWIND Simulation se každá plocha modelu v proudu větru považuje za "hladkou" stěnu. Od verze RWIND Simulation 1.26 je možné definovat parametry drsnosti. Podle této definice se v obtékané oblasti v blízkosti stěn nachází mezní vrstva, která má v závislosti na viskozitě vzduchu vliv na rychlostní profil kolmo ke stěně. Tato mezní vrstva je v programu RWIND Simulation realizována podle takzvaného "stěnového zákona". Tento zákon popisuje rychlostní profil kolmo na stěnu a je možné ho znázornit pomocí bezrozměrných proměnných u+ a y+.

FAQ 004391
CS-US | Vlajka FAQ
FAQ 004391 | Je v programu RWIND Simulation používán model mezní vrstvy?

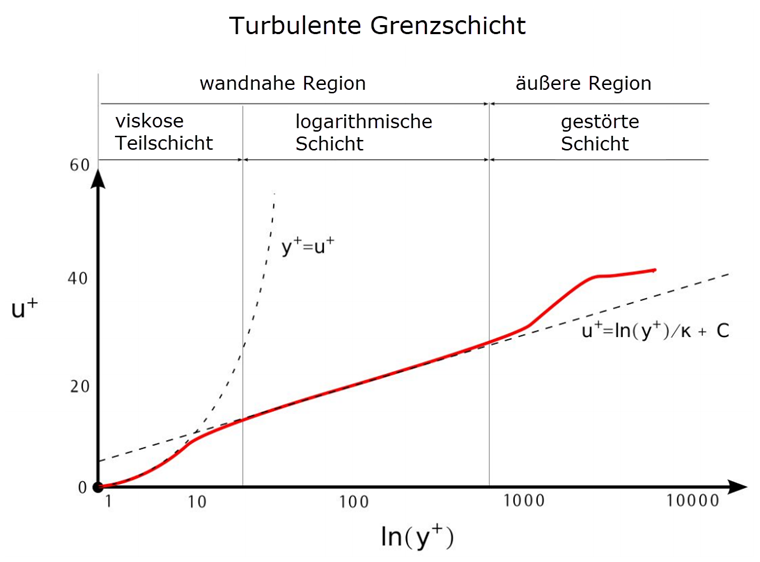

Turbulentní mezní vrstva
Turbulentní mezní vrstva

Bezrozměrná proměnná u+:

Bezrozměrná proměnná y+:

Pomocí rychlosti tření uτ (vzorec 03) popisuje model mezní vrstvy následující průběh rychlostí ve viskózní dílčí vrstvě přímo u stěny (vzorec 04) a v přilehlé logaritmické vrstvě (vzorec 05).

Hier ist:

  • κ = 0,41 zur Simulation einer glatten Wand
  • C = 5 zur Simulation einer glatten Wand

Wenn Rauheitsparameter definiert sind, wird die nutkRoughWallFunction mit den Parametern Ks und Cs verwendet. Die Formel der nutkRoughWallFunction finden Sie hier:
Vzorec pro nutkRoughWallFunction

KS Ekvivalentní hrubost písku
Cs Konstanta drsnosti

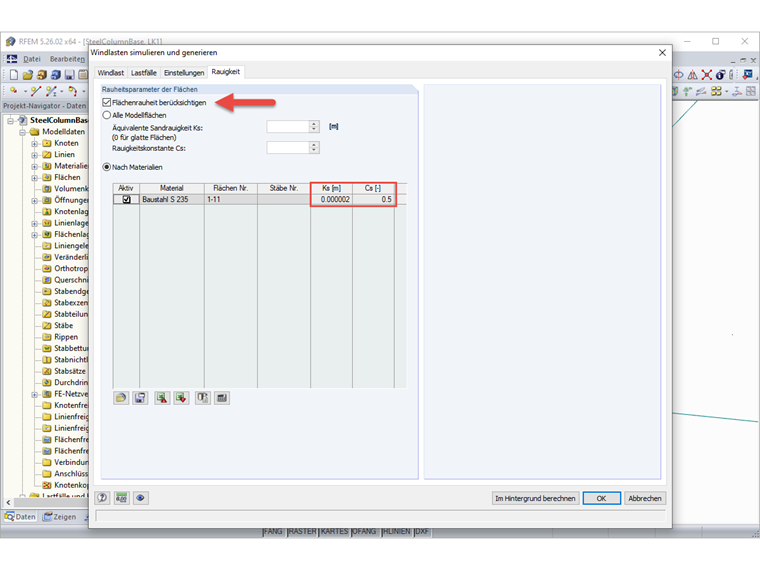

FAQ 004391 | Je v programu RWIND Simulation používán model mezní vrstvy?
FAQ 004391 | Parametry drsnosti

Aby byl proces řešení relativně rychlý a robustní, program specifikuje příslušný model mezní vrstvy přímo v první buňce vedle povrchu modelu. Zbývající část mezní vrstvy je výsledkem řešení globálně aplikovaných Navier-Stokesových rovnic.

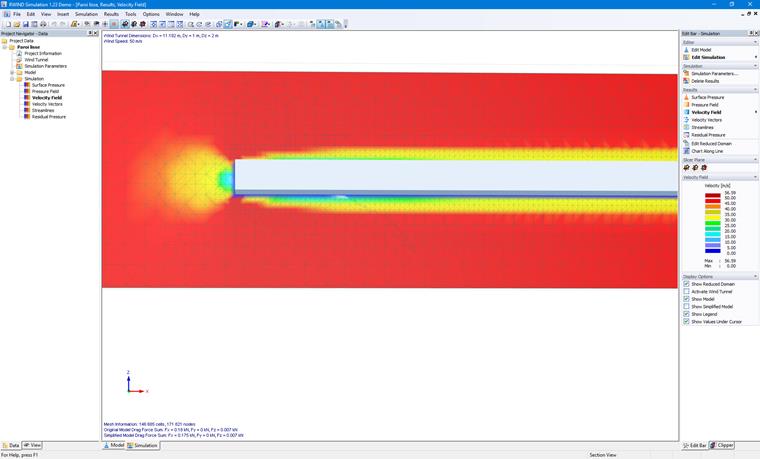

Tvorba mezní vrstvy v programu RWIND Simulation
Tvorba mezní vrstvy v programu RWIND Simulation
Autor

Ing. Niemeier je zodpovědný za vývoj hlavních programů RFEM, RSTAB, RWIND a oblast membránových konstrukcí. Zároveň má na starosti řízení jakosti a podporu zákazníkům.
