- Active el resultado del campo de velocidad.
- Gire los planos de la cortadora en un plano paralelo al área de tráfico a analizar.
- En la configuración, defina la distancia deseada del plano de corte al área de tráfico introduciendo una altura.
Pregunta

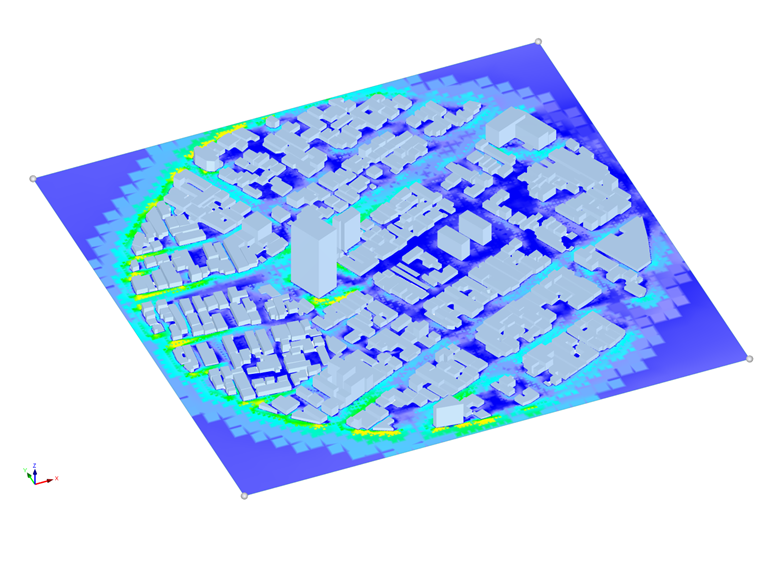

¿Cómo puedo mostrar las velocidades del viento a una cierta altura sobre el suelo para un análisis de la comodidad del viento?
El modelo de edificio se calcula en dos fases:
- Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
- Cálculo local en 2D de las plantas individuales
Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.
Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, por lo que luego se pueden usar según la norma Cálculo de hormigón.
Hay varias herramientas de modelado disponibles para elementos en modelos de edificios:
- Línea vertical
- Pilar
- Muro
- Viga
- Piso rectangular
- Piso poligonal
- Abertura de piso rectangular
- Abertura de piso poligonal
Esta característica le permite definir el elemento en el plano del terreno (por ejemplo, con una capa de fondo) con la creación de elementos múltiples asociada en el espacio.
Usando el tipo de planta "Solo transmisión de cargas", puede considerar losas sin efecto de rigidez dentro y fuera del plano en el complemento Modelo de edificio. Este tipo de elemento recoge las cargas en el techo y las transfiere a los elementos de apoyo del modelo en 3D. Así, puede simular componentes secundarios, como rejillas y elementos de distribución de carga similares, sin ningún efecto adicional en el modelo en 3D.
Puede usar la opción "Malla independiente preferida" en la configuración de la malla de EF para crear una malla de EF para objetos integrados que sea independiente entre sí. Esto le permite generar una malla de EF significativamente más detallada y precisa para objetos individuales que están integrados entre sí.
