Domanda

Come posso visualizzare le velocità del vento ad una certa altezza dal suolo per un'analisi del comfort del vento?


Risposta:

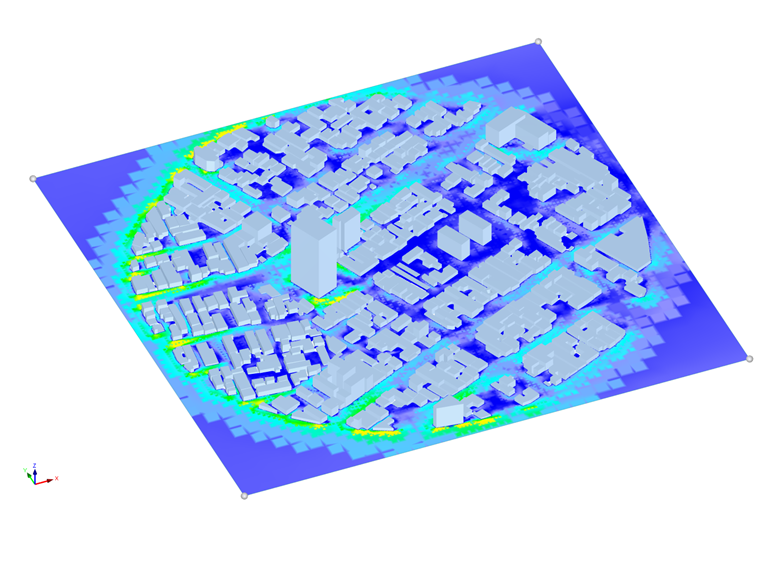

Il programma RWIND Simulation visualizza le dimensioni delle velocità del vento attorno ai corpi del modello sotto il risultato del campo di velocità. Visualizzando questo tipo di risultato, il programma passa automaticamente alla visualizzazione "slicer". Questo tipo di visualizzazione mostra il risultato scalare, che è spazialmente disponibile in tutte le posizioni tra i corpi del modello, solo nell'area di un piano (slicer).



Per un'analisi del comfort del vento, di solito è richiesto il risultato della velocità del vento ad una certa distanza dall'area di traffico. Per questo, procedi come segue:

  1. Attiva il risultato del campo di velocità.

  2. Ruota i piani dell'affettatrice in un piano parallelo all'area di traffico da analizzare.

  3. Nelle impostazioni, definire la distanza desiderata del piano dell'affettatrice dall'area di traffico inserendo un'altezza.
