Jak je možné si pro analýzu větrného komfortu zobrazit rychlosti větru v určité výšce nad zemí?

Odpověď

V programu RWIND Simulation se zobrazí výsledek rychlostí proudění větru okolo těles modelu v poli rychlostí. Pomocí zobrazení tohoto typu výsledku se program automaticky přepne na zobrazení typu "Řezání". Tento typ zobrazení zobrazuje skalární výsledek, který je prostorově dostupný ve všech polohách mezi tělesy modelu, pouze v oblasti roviny (řezu).

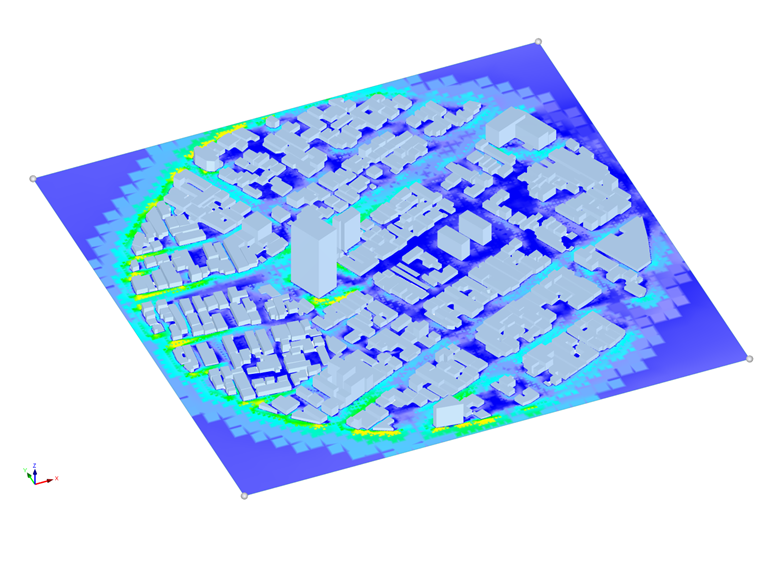

Obr. 01 - Analýza větrného komfortu

Pro analýzu větrného komfortu je obvykle zapotřebí výsledek rychlosti větru v určité vzdálenosti od příslušné plochy. Postupujte prosím následovně:

  1. Aktivujte výsledek pro pole rychlostí.

  2. Roviny řezání natočte do roviny rovnoběžné s analyzovanou plochou.

  3. V nastavení zadejte požadovanou vzdálenost řezací roviny k dotčené ploše pomocí zadání výšky.

Klíčová slova

Větrný komfort NEN 8100 Lawson Davenport Hlavní plochy Chodec Cyklista
