Question

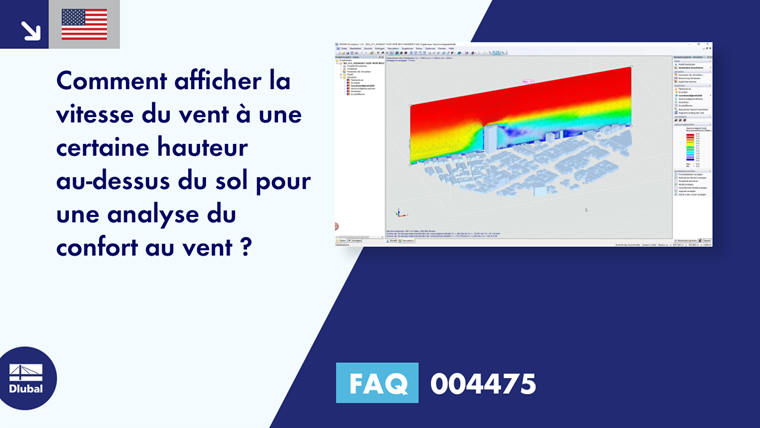

Comment afficher la vitesse du vent à une certaine hauteur au-dessus du sol pour une analyse du confort au vent ?


Réponse:
Le programme RWIND Simulation affiche la taille de la vitesse du vent autour des corps du modèle sous le résultat du champ de vitesse. En affichant ce type de résultat, le logiciel passe automatiquement à l'affichage « Trancheur ». Ce type d'affichage affiche le résultat scalaire, qui est disponible dans l'espace à toutes les positions entre les corps du modèle, uniquement dans la zone d'un plan (trancheur).

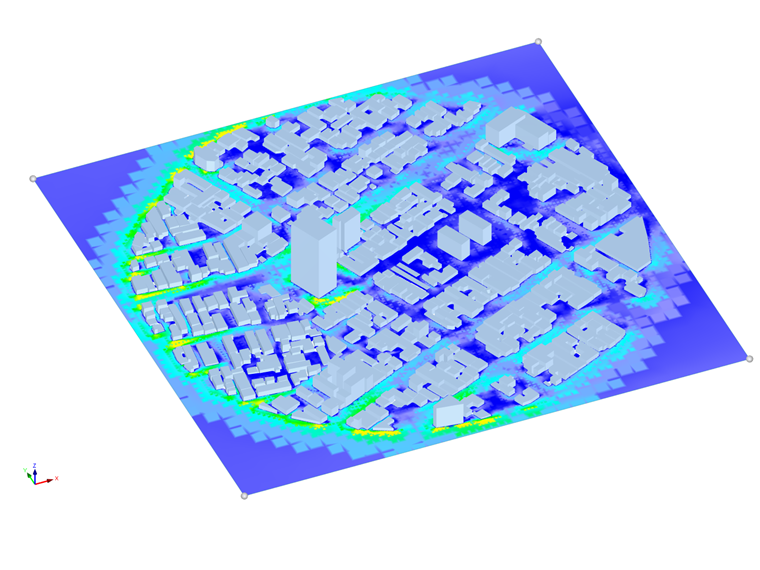

Pour une analyse du confort au vent, le résultat de la vitesse du vent à une certaine distance de la zone de circulation est généralement requis. Pour ce faire, procédez comme suit :

  1. Activez le résultat du champ de vitesse.

  2. Faites pivoter les plans du trancheur dans un plan parallèle à la zone de circulation à analyser.

  3. Dans les paramètres, définissez la distance souhaitée entre le plan de coupe et la zone de circulation en entrant une hauteur.
