Q: ¿Cómo determinan RF-STABILITY o RSBUCK la carga de pandeo? Según el cálculo manual, las cargas de pandeo respectivas deberían ser aproximadamente un 10% más altas.

Es muy probable que el coeficiente parcial de seguridad γM para reducir el módulo de elasticidad esté activado en RFEM/RSTAB, pero no se considera en el cálculo manual.γM se puede mostrar y ajustar, si es necesario, dentro del cuadro de diálogo &quot;Editar material&quot;, ver figura 01. Además, la opción &quot;Activar modificaciones de rigidez desde RFEM/RSTAB&quot; se debe considerar en Datos generales en el módulo adicional RF-STABILITY o RSBUCK, ver Figura 02.Para la longitud eficaz de 35,405 m, el segundo momento de área de 8.356 cm 4 , el módulo de elasticidad de 21.000 kN/cm² y el coeficiente parcial de seguridad de 1,1 como divisor, se obtiene la siguiente carga de pandeo (véase también la figura 03). según la siguiente fórmula:

¿Cómo determinan RF-STABILITY o RSBUCK la carga de pandeo? Según el cálculo manual, las cargas de pandeo respectivas deberían ser aproximadamente un 10% más altas.

Respuesta:

Es muy probable que el coeficiente parcial de seguridad γ_M para reducir el módulo de elasticidad esté activado en RFEM/RSTAB, pero no se considera en el cálculo manual.

γ_M se puede mostrar y ajustar, si es necesario, dentro del cuadro de diálogo "Editar material", ver figura 01.

Preguntas frecuentes (FAQ)

[ES] FAQ 004854 | ¿Cómo determinan RF-STABILITY o RSBUCK la carga de pandeo? Según el manual ...

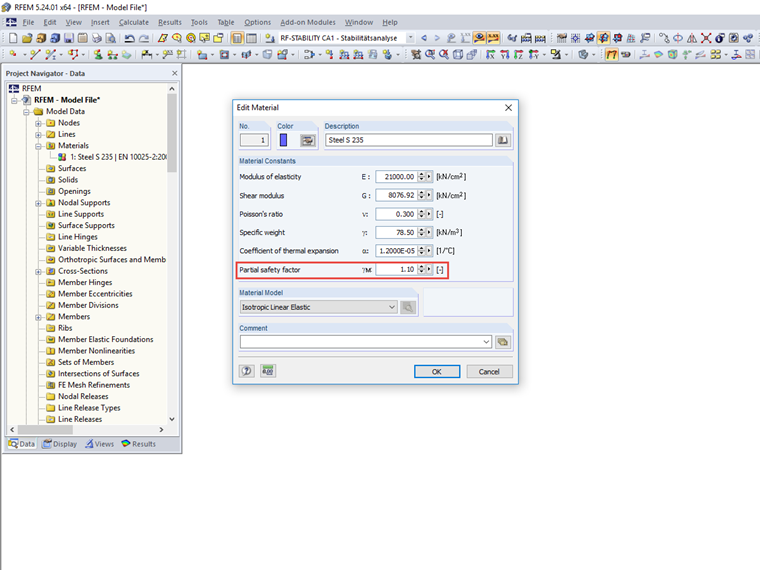

Coeficiente parcial de seguridad γM

Además, la opción "Activar modificaciones de rigidez desde RFEM/RSTAB" se debe considerar en Datos generales en el módulo adicional RF-STABILITY o RSBUCK, ver Figura 02.

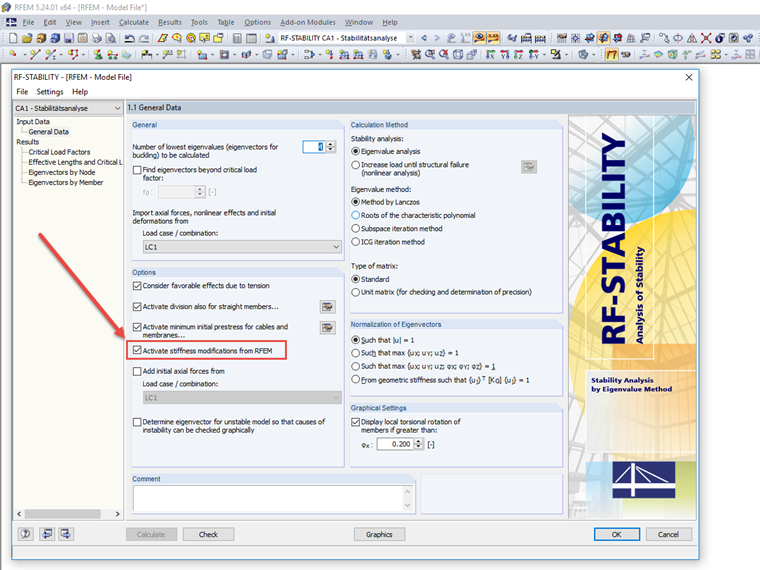

activar modificaciones de rigidez de RFEM

Para la longitud eficaz de 35,405 m, el segundo momento de área de 8.356 cm ⁴ , el módulo de elasticidad de 21.000 kN/cm² y el coeficiente parcial de seguridad de 1,1 como divisor, se obtiene la siguiente carga de pandeo (véase también la figura 03). según la siguiente fórmula:

{(\frac{π}{L_{c r, y}})}^{2} * E * I_{y} * \frac{1}{γ_{M}} = N_{c r}

\Leftrightarrow {(\frac{π}{3540, 5 c m})}^{2} * 21000 k N / c m ² * 8356 c m^{4} * \frac{1}{1, 1} = 125, 6 k N

Carga crítica incluyendo el factor de seguridad parcial

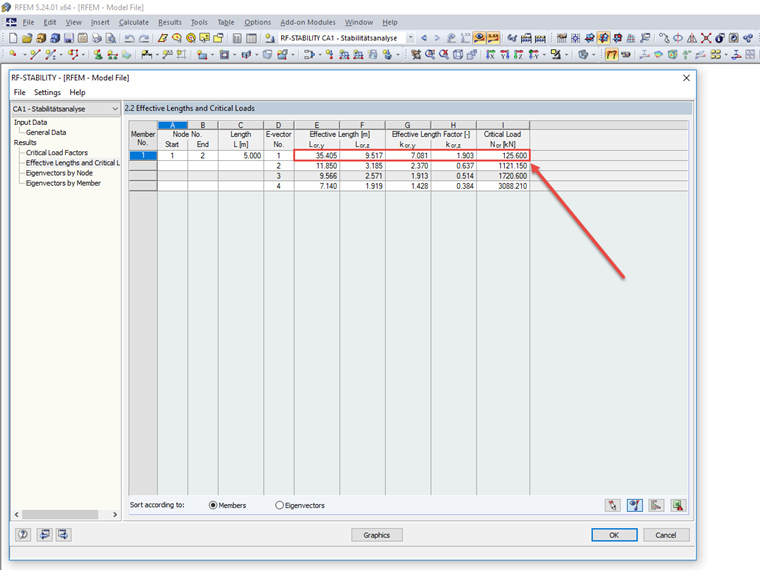

Longitudes eficaces y cargas críticas
