Dotaz

Jak přídavný modul RF-STABILITY nebo RSBUCK stanovuje kritickou sílu? Podle ručního výpočtu by příslušná kritická zatížení měla být asi o 10 % vyšší.

Odpověď:

S největší pravděpodobností je aktivovaný dílčí součinitel spolehlivosti γ_M pro redukci modulu pružnosti v programu RFEM/RSTAB, ale není zohledněný v ručním výpočtu.

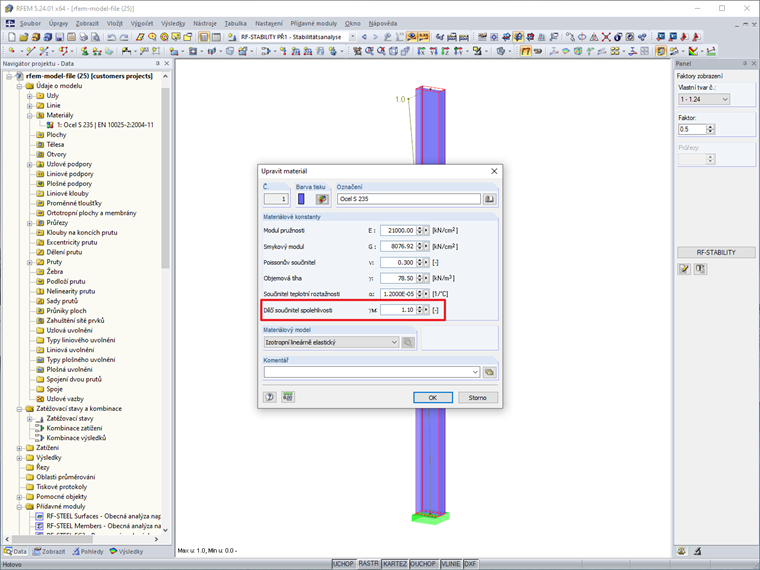

γ_M je možné vidět a v případě potřeby upravit v dialogu "Upravit materiál", viz Obrázek 01.

FAQ

FAQ 004854 | Jak přídavný modul RF-STABILITY nebo RSBUCK stanovuje kritickou sílu? Podle manuálu ...

Dílčí součinitel γM

Dále je nutné v přídavném modulu RF-STABILITY resp. RSBUCK v základních údajích zohlednit volbu "Aktivovat změny tuhosti RFEMu/RSTABu", viz Obrázek 02.

aktivovat změny tuhosti z RFEMu

Při vzpěrné délce 35,405 m, momentu setrvačnosti 8356cm⁴, modulu pružnosti 21000 kN/cm² a dílčím součiniteli 1,1 jako dělitel se dostane následující kritická síla (viz také Obrázek 03) podle následujícího vzorce:

{(\frac{π}{L_{c r, y}})}^{2} * E * I_{y} * \frac{1}{γ_{M}} = N_{c r}

\Leftrightarrow {(\frac{π}{3540, 5 c m})}^{2} * 21000 k N / c m ² * 8356 c m^{4} * \frac{1}{1, 1} = 125, 6 k N

Kritické zatížení včetně dílčího součinitele spolehlivosti

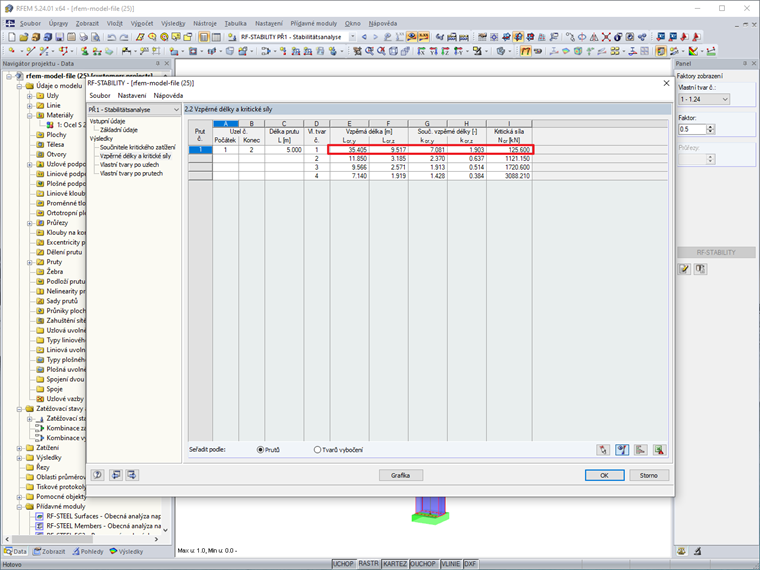

Vzpěrné délky a kritické síly
