Pytanie

Q: W jaki sposób RF-STABILITY lub RSBUCK określa obciążenie wyboczeniowe? Zgodnie z ręcznymi obliczeniami odpowiednie obciążenia wyboczeniowe powinny być o około 10% większe.

Częściowy współczynnik bezpieczeństwa γM do redukcji modułu sprężystości jest bardzo prawdopodobnie aktywowany w programie RFEM/RSTAB, ale nie jest uwzględniany w obliczeniach ręcznych.γM można wyświetlić i dostosować w razie potrzeby w oknie dialogowym &quot;Edytować materiał&quot;, patrz rysunek 01. Ponadto, w Danych ogólnych w module dodatkowym RF-STABILITY lub RSBUCK należy uwzględnić opcję &quot;Aktywować zmiany sztywności z programu RFEM/RSTAB&quot;, patrz rysunek 02.Dla długości efektywnej 35,405 m, momentu drugiego z momentem obrotowym 8 356 cm 4 , modułu sprężystości 21 000 kN/cm² i częściowego współczynnika bezpieczeństwa 1,1 jako dzielnika uzyskuje się następujące obciążenie wyboczeniowe (patrz również rysunek 03) według wzoru:

W jaki sposób RF-STABILITY lub RSBUCK określa obciążenie wyboczeniowe? Zgodnie z ręcznymi obliczeniami odpowiednie obciążenia wyboczeniowe powinny być o około 10% większe.

Odpowiedź:

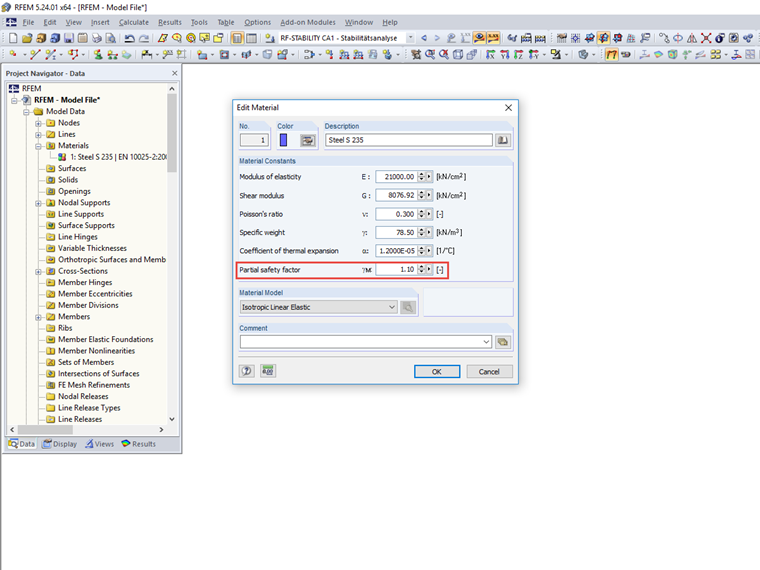

Częściowy współczynnik bezpieczeństwa γ_M do redukcji modułu sprężystości jest bardzo prawdopodobnie aktywowany w programie RFEM/RSTAB, ale nie jest uwzględniany w obliczeniach ręcznych.

γ_M można wyświetlić i dostosować w razie potrzeby w oknie dialogowym "Edytować materiał", patrz rysunek 01.

FAQ

[EN] FAQ 004854 | W jaki sposób RF-STABILITY lub RSBUCK określa obciążenie wyboczeniowe? Zgodnie z instrukcją ...

Częściowy współczynnik bezpieczeństwa γM

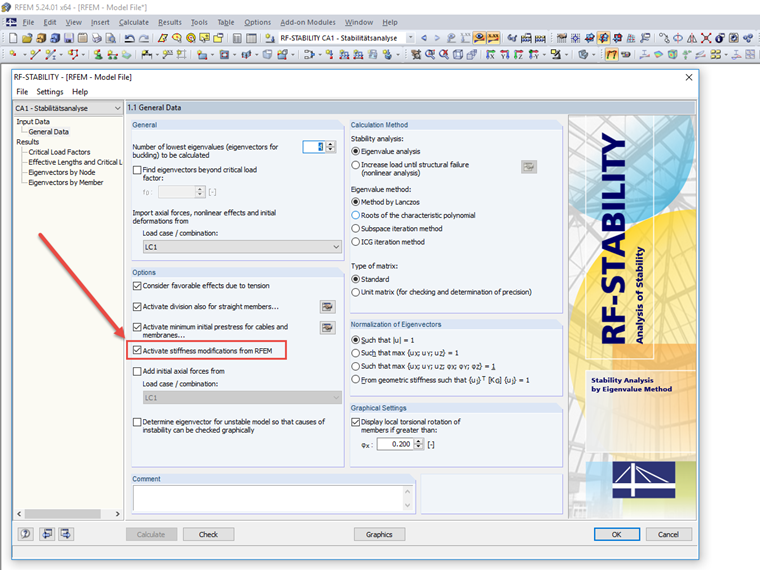

Ponadto, w Danych ogólnych w module dodatkowym RF-STABILITY lub RSBUCK należy uwzględnić opcję "Aktywować zmiany sztywności z programu RFEM/RSTAB", patrz rysunek 02.

aktywować modyfikacje sztywności z RFEM

Dla długości efektywnej 35,405 m, momentu drugiego z momentem obrotowym 8 356 cm ⁴ , modułu sprężystości 21 000 kN/cm² i częściowego współczynnika bezpieczeństwa 1,1 jako dzielnika uzyskuje się następujące obciążenie wyboczeniowe (patrz również rysunek 03) według wzoru:

{(\frac{π}{L_{c r, y}})}^{2} * E * I_{y} * \frac{1}{γ_{M}} = N_{c r}

\Leftrightarrow {(\frac{π}{3540, 5 c m})}^{2} * 21000 k N / c m ² * 8356 c m^{4} * \frac{1}{1, 1} = 125, 6 k N

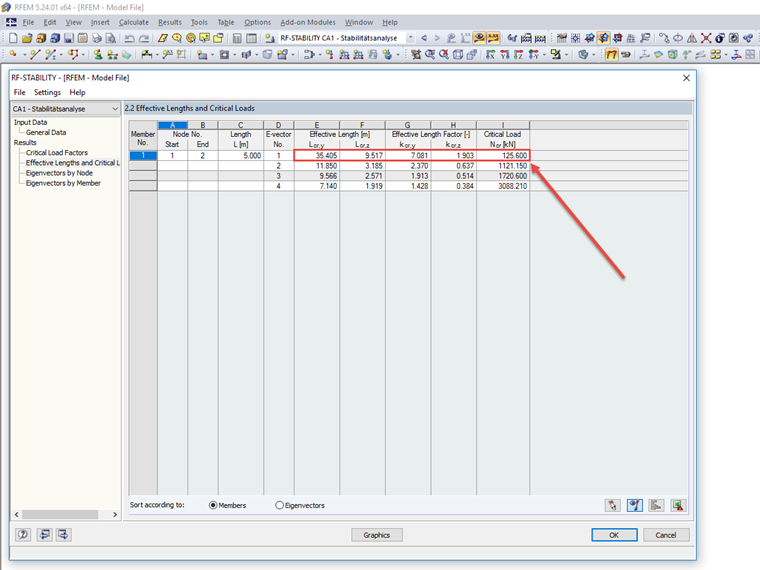

Obciążenie krytyczne z uwzględnieniem częściowego współczynnika bezpieczeństwa

Długości efektywne i obciążenia krytyczne
