Respuesta:

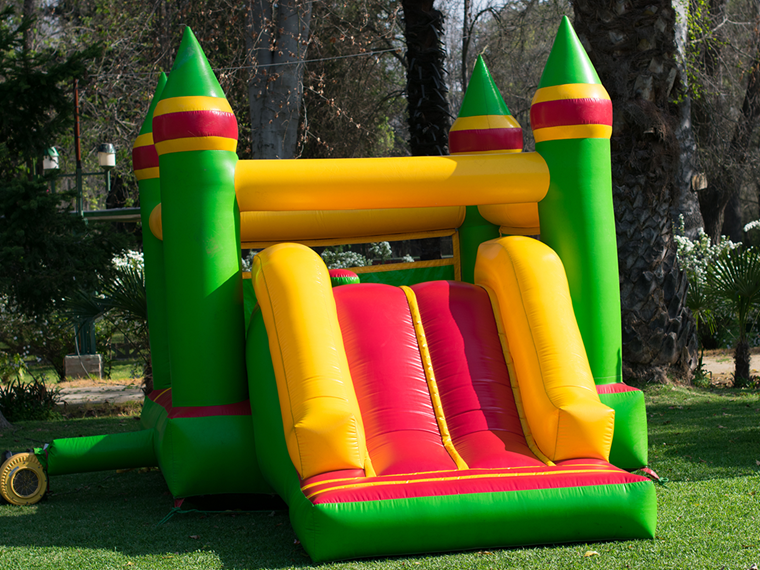

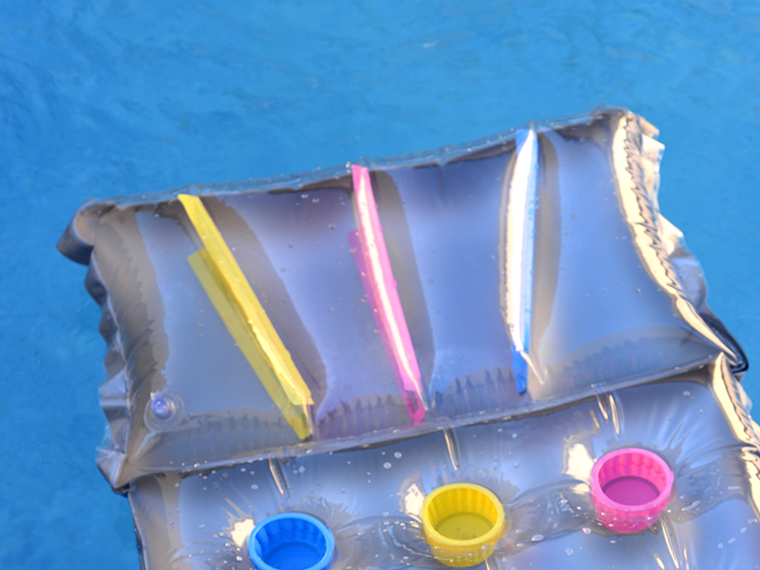

Un objeto inflable generalmente consiste en una bolsa de lámina llena de aire con los elementos de refuerzo internos y externos. La forma de la bolsa de aluminio a presión depende de:- Presión aplicada o volumen de aire introducido en la bolsa de aluminio
- Distribución de tensiones de membrana en la membrana laminada
- Colocación local y diseño de los elementos de refuerzo.

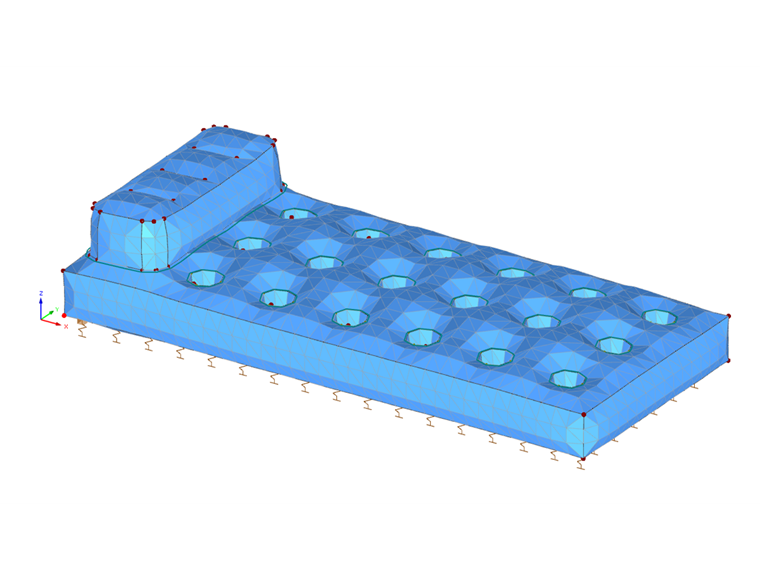

Dicho modelo se puede modelar en RFEM utilizando el módulo adicional RF-FORM-FINDING y simular para ciertas situaciones de carga. Para ello, proceda de la siguiente manera:
- Abra RFEM y active el módulo adicional RF-FORM-FINDING.
- Defina las propiedades del material para el material de la lámina envolvente y el medio de aire envolvente.
- Use elementos de membrana para modelar la geometría de la bolsa de aluminio incluyendo los rigidizadores aproximando la geometría de destino deseada.
- Defina las tensiones de la membrana de formación para el proceso de búsqueda de forma en el cuerpo de la membrana.
- Defina un volumen de gas con la descripción de la atmósfera en la bolsa de aluminio.
- Defina la presión interna de la bolsa de aluminio para el proceso de búsqueda de forma utilizando la carga de presión del gas en un caso de carga con la categoría "Búsqueda de forma".
- Aplique un soporte realista del cuerpo de la bolsa de aluminio.
- Inicie el cálculo del proceso RF -FORM -FINDING para obtener la geometría de destino deseada.

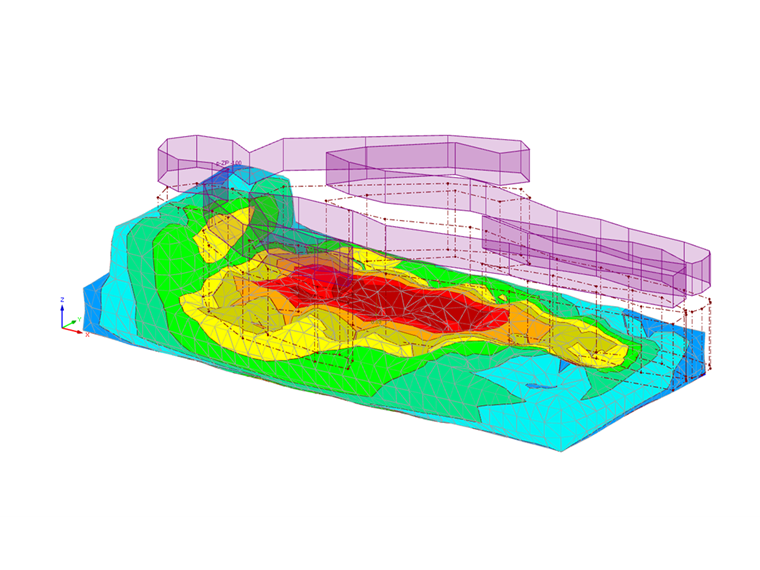

La situación de carga se puede simular en un caso de carga posterior. Para ello, proceda de la siguiente manera:
- Defina un caso de carga y seleccione la categoría de caso de carga correspondiente.
- Describa la carga a analizar utilizando el catálogo de cargas disponible.
- Inicie el cálculo del caso de carga para obtener los resultados basados en la geometría de destino determinada previamente.
