FAQ 004904 PL
![[EN] FAQ 004904 | W jaki sposób symulowany jest nadmuchiwany obiekt w programie RFEM?](http://img.youtube.com/vi/qhSl59Gi2LM/mqdefault.jpg)
Odpowiedź
- Zastosowane ciśnienie lub objętość powietrza wprowadzonego do worka foliowego
- Rozkład naprężeń membranowych w membranie foliowej
- Lokalne rozmieszczenie i wymiarowanie elementów usztywniających
- Otwórz program RFEM i aktywuj moduł dodatkowy RF ‑ FORM ‑ FINDING.
- Należy zdefiniować właściwości materiału dla folii otaczającej i medium w postaci zamkniętego powietrza.

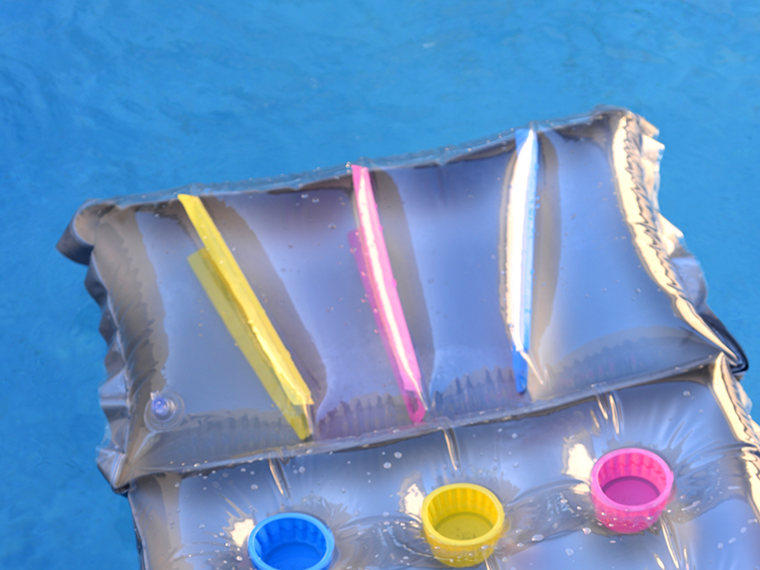

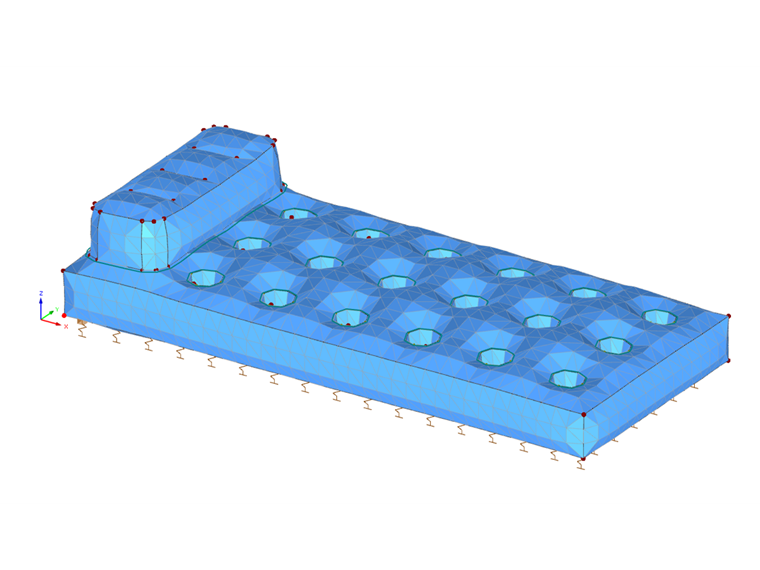

- Za pomocą elementów membranowych należy zamodelować geometrię worka foliowego, w tym elementy usztywniające, poprzez przybliżenie żądanej geometrii docelowej.
- Zdefiniuj formujące naprężenia membranowe na korpusie membrany w procesie znajdowania kształtu.
- Zdefiniuj objętość gazu wraz z opisem atmosfery w worku foliowym.
- W celu określenia kształtu należy zdefiniować ciśnienie wewnętrzne worka foliowego, wykorzystując obciążenie ciśnieniem gazu w przypadku obciążenia z kategorii „Znajdowanie kształtu”.
- Nałożyć realistyczną podporę na korpusie worka foliowego.
- Rozpocznij obliczenia w RF ‑ FORM ‑ FINDING, aby uzyskać żądaną geometrię docelową.
- Zdefiniuj przypadek obciążenia i wybierz odpowiednią kategorię przypadku obciążenia.

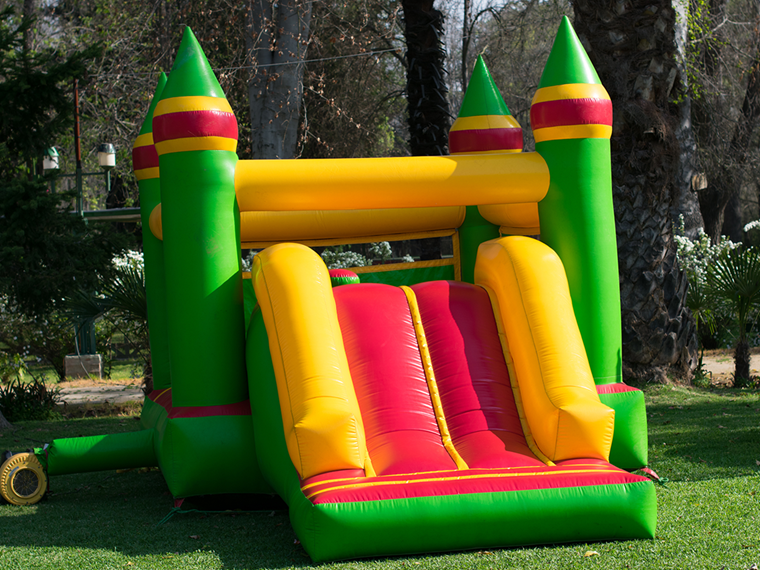

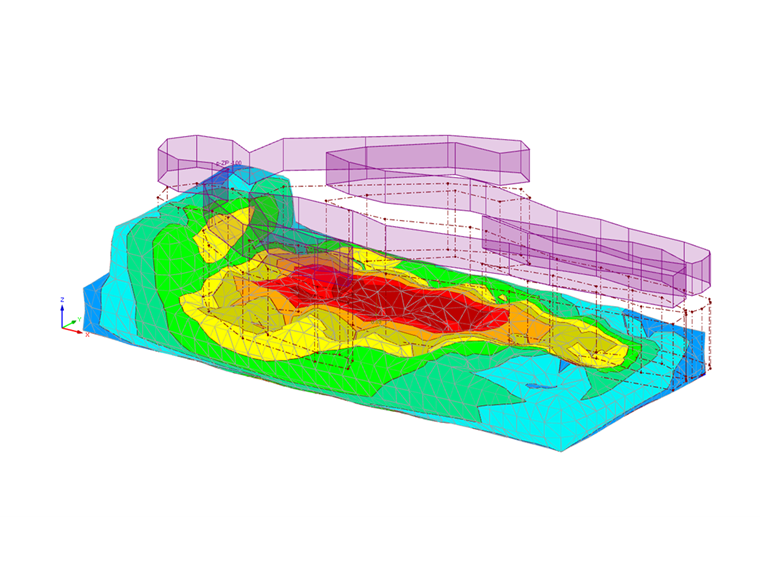

- Opisz obciążenie, które ma zostać przeanalizowane, korzystając z dostępnego katalogu obciążeń.
- Rozpocznij obliczenia przypadku obciążenia, aby otrzymać wyniki w oparciu o wcześniej określoną geometrię docelową.
