Risposta:

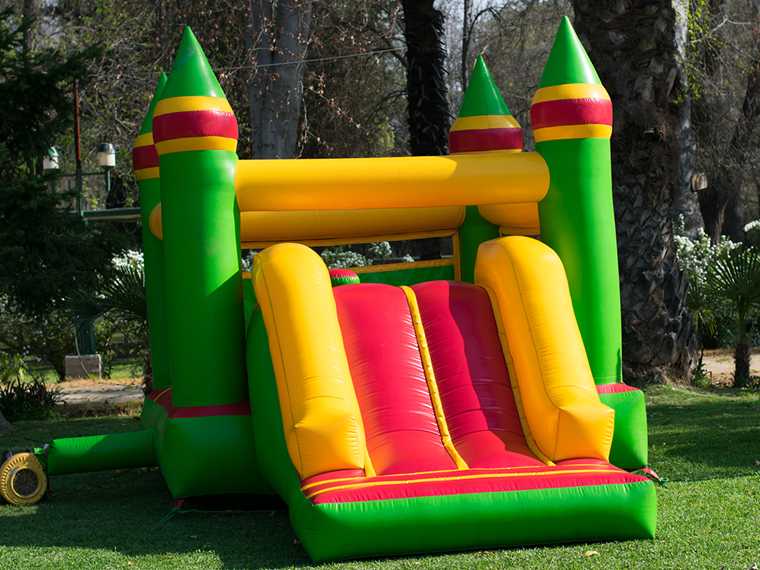

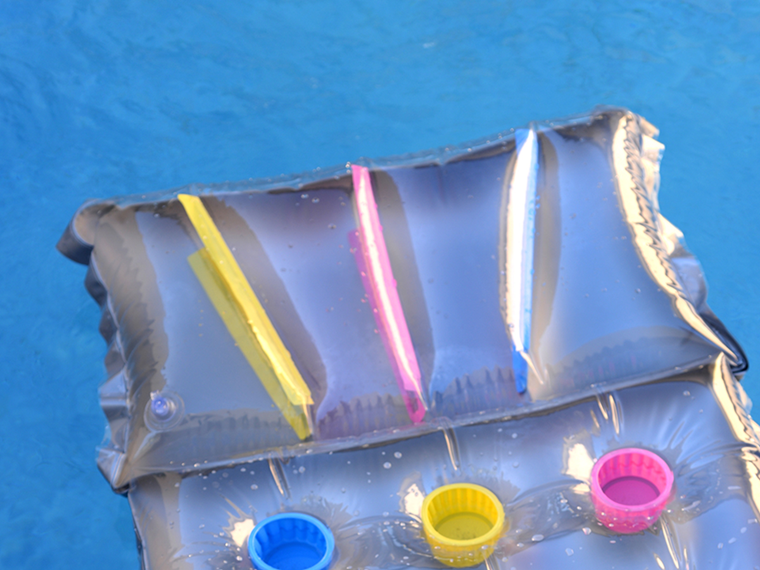

Un oggetto gonfiabile di solito è costituito da un sacco di alluminio riempito d'aria con gli elementi di irrigidimento interni ed esterni. La forma del sacco di alluminio pressurizzato dipende da:- Pressione applicata o volume d'aria introdotto nel sacchetto di alluminio
- Distribuzione delle tensioni della membrana nella membrana a lamina
- Posizionamento locale e progetto degli elementi di irrigidimento
Un tale modello può essere modellato in RFEM utilizzando il modulo aggiuntivo RF ‑ FORM ‑ FINDING e simulato per determinate situazioni di carico. Per questo, procedere come segue:
- Apri RFEM e attiva il modulo aggiuntivo RF ‑ FORM ‑ FINDING.
- Definire le proprietà del materiale per il materiale della lamina di chiusura e il mezzo d'aria chiuso.
- Utilizzare gli elementi della membrana per modellare la geometria del sacco di pellicola compresi gli irrigidimenti approssimando la geometria obiettivo desiderata.
- Definisce le tensioni della membrana di formatura per il processo di ricerca della forma sul corpo della membrana.
- Definire un volume di gas con la descrizione dell'atmosfera nel sacchetto di alluminio.
- Definire la pressione interna del sacchetto di alluminio per il processo di form-finding utilizzando il carico di pressione del gas in un caso di carico con la categoria "Form-Finding".
- Applicare un supporto realistico del corpo del sacchetto di alluminio.
- Avviare il calcolo del processo RF ‑ FORM ‑ FINDING per ottenere la geometria obiettivo desiderata.

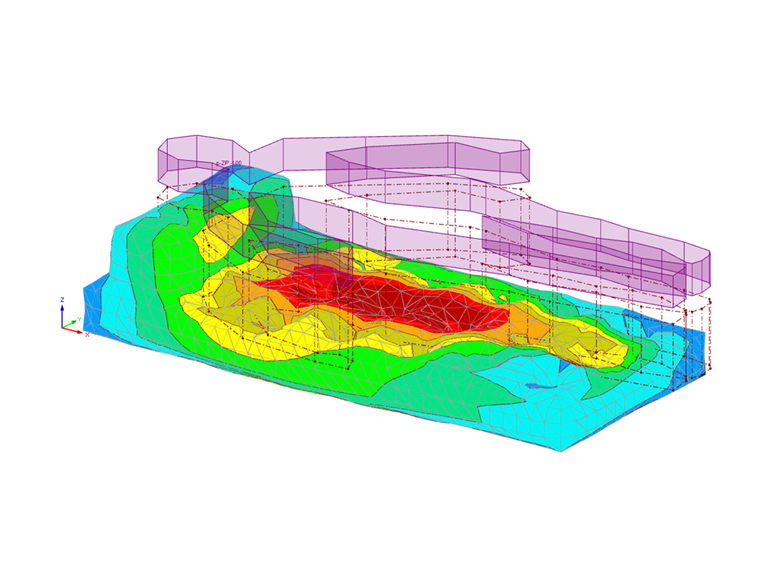

La situazione di carico può quindi essere simulata in un caso di carico successivo. Per questo, procedere come segue:
- Definire un caso di carico e selezionare la categoria del caso di carico corrispondente.
- Descrivere il carico da analizzare utilizzando il catalogo dei carichi disponibile.
- Avviare il calcolo del caso di carico per ottenere i risultati in base alla geometria obiettivo determinata in precedenza.
