Jak je možné nasimulovat nafukovací těleso v programu RFEM?

Odpověď

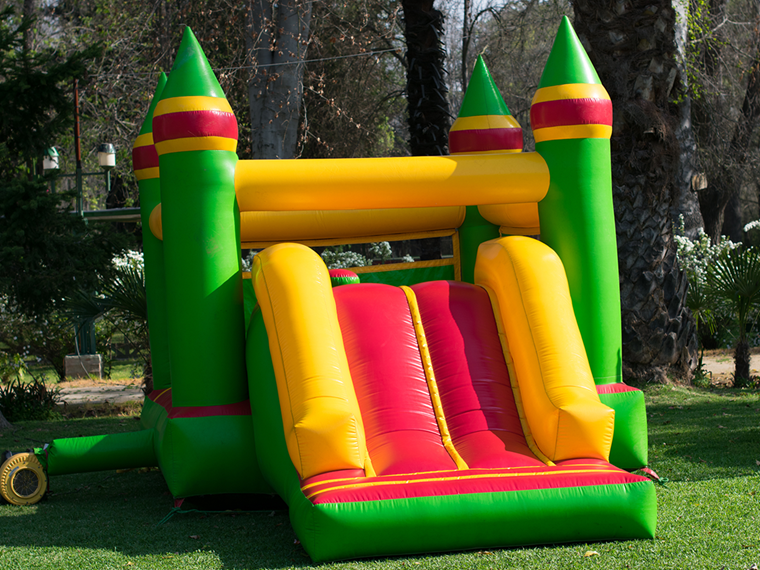

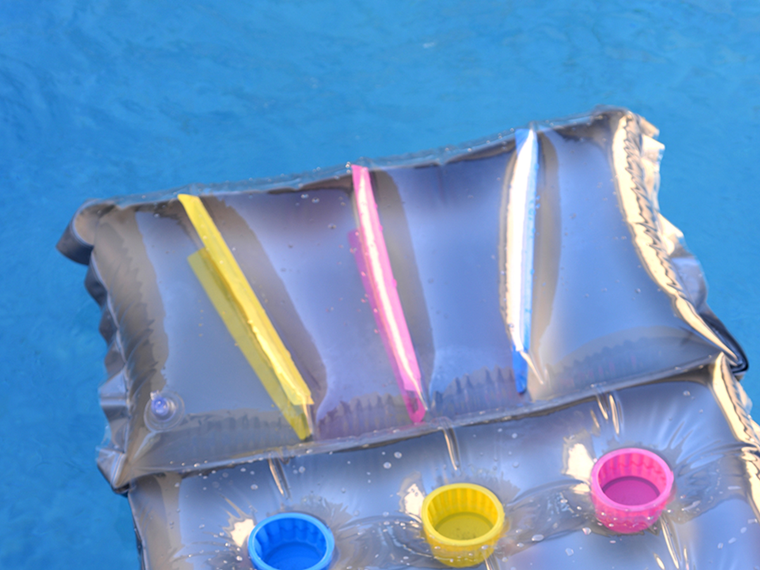

Nafukovací těleso se obvykle skládá z fóliového vaku naplněného vzduchem s vnitřními a vnějšími výztužnými prvky. Tvar fóliového vaku pod tlakem zde závisí na

  1. aplikovaném tlaku nebo objemu přivedeného objemu vzduchu ve fóliovém vaku,
  2. průběhu membránového napětí v plášti fólie a
  3. lokálním umístění a provedení výztužných prvků.

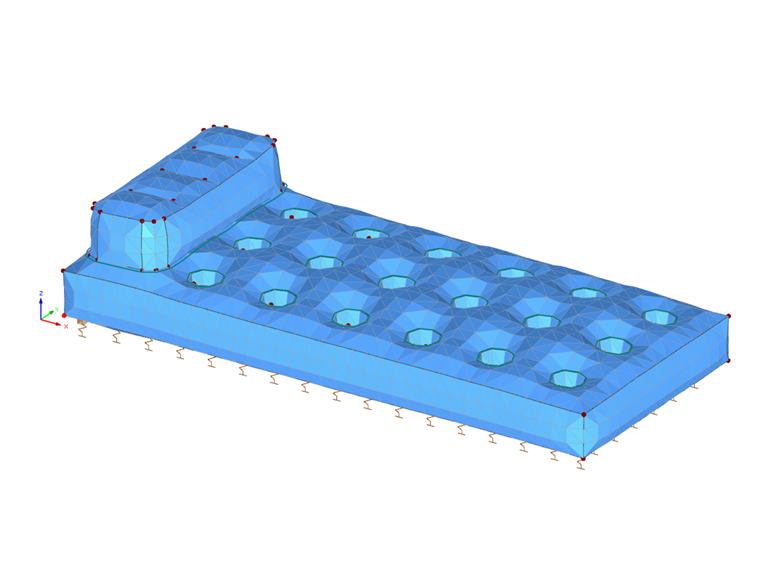

Takový model je možné namodelovat v programu RFEM pomocí přídavného modulu RF-FORM-FINDING a simulovat ho pro určité zatěžovací situace. Za tímto účelem postupujte následovně:

  1. Otevřete RFEM s aktivovaným přídavným modulem RF-FORM-FINDING.
  2. Definujte materiálové vlastnosti pro materiál fólie a uzavřeného vzduchového média.
  3. Pomocí membránových prvků namodelujte geometrii fóliového vaku včetně vyztužení pomocí přibližné aproximace požadované cílové geometrie.
  4. Zadejte membránová napětí pro proces form-findingu na fóliovém tělese.
  5. Ve fóliovém vaku zadejte objem plynu s popisem atmosféry.
  6. Zadejte vnitřní tlak fóliového vaku pro proces form-findingu pomocí zatížení tlakem plynu v zatěžovacím stavu s kategorií "Form-finding".
  7. Aplikujte realistické podepření těla fóliového vaku.
  8. Spusťte výpočet v přídavném modulu RF-FORM-FINDING pro získání požadované cílové geometrie.

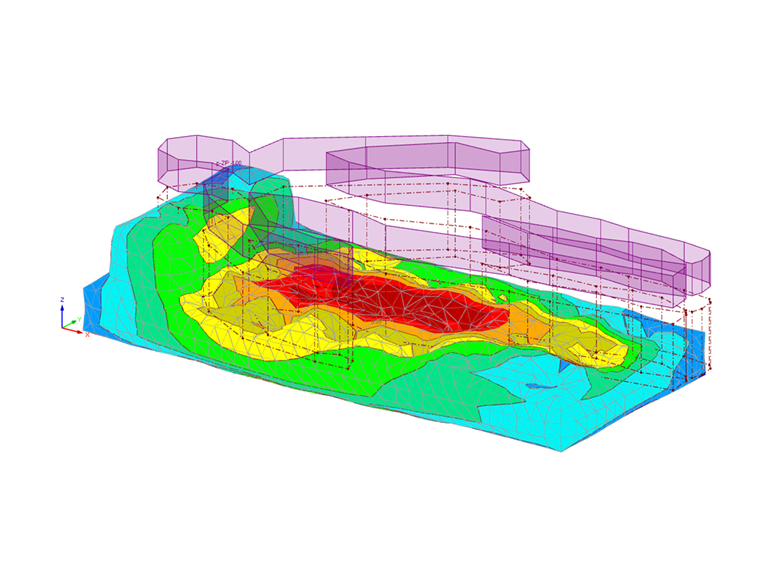

Simulaci zatěžovací situace je možné poté provést v následném zatěžovacím stavu. Za tímto účelem postupujte následovně:

  1. Definujte zatěžovací stav a vyberte vhodnou kategorii zatěžovacího stavu.
  2. Popište analyzované zatížení pomocí dostupného katalogu zatížení.
  3. Spusťte výpočet zatěžovacího stavu pro získání výsledků na základě předem stanovené cílové geometrie.
