Después del cálculo en el módulo adicional RF-/DYNAM Pro - Equivalent Loads, el tamaño de mi archivo ha aumentado significativamente. El rendimiento ha empeorado enormemente. ¿Por qué?

Respuesta

El módulo adicional RF-/DYNAM Pro - Equivalent Loads funciona de la siguiente manera: Genera un caso de carga para cada modo propio y cada dirección, que contiene las cargas equivalentes generadas. Si se activa la torsión aleatoria, el número se duplica de nuevo. Ejemplo Ha calculado 10 formas de modo y ha activado las direcciones X e Y. Ahora, el módulo adicional genera 20 casos de carga y 40 casos de carga si se activa la torsión aleatoria. El número de casos de carga generados aumenta significativamente al aumentar las formas del modo a calcular.

Por lo tanto, siempre debe asegurarse de mantener el número de formas de modo lo más pequeño posible.

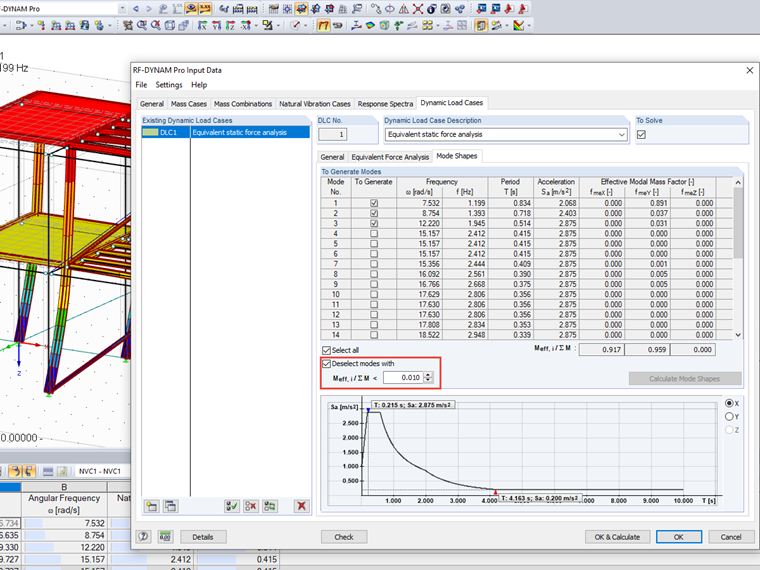

Sin embargo, a menudo sucede que una forma de modo con un factor de masa modal eficaz alto sólo se produce después de muchas formas de modo con masas eficaces pequeñas. Para tales casos, existe la opción en la pestaña "Casos de carga dinámica" → "Formas de modo" para anular la selección de las formas que tienen un factor de masa modal eficaz pequeño. El efecto de la opción se muestra en el video.

Se recomienda utilizar esta opción en todos los modelos con muchas formas de modo. El valor límite, a partir del cual se cancelan las formas, se puede cambiar según se desee y adaptar a la situación especial.

Palabras clave

Análisis dinámico Rendimiento Caso de carga deformada del modo espectro de respuesta
