Pytanie

Po obliczeniach w module RF-/DYNAM Pro - Equivalent Loads rozmiar mojego pliku znacznie się powiększył. Wydajność znacznie się pogorszyła. Jaki może być tego powód?


Odpowiedź:
Moduł dodatkowy RF-/DYNAM Pro - Equivalent Loads działa w następujący sposób: Dla każdej postaci własnej i w każdym kierunku generowany jest przypadek obciążenia, który zawiera wygenerowane obciążenia zastępcze. W przypadku aktywacji losowego skręcania liczba zostanie ponownie podwojona. Przykład: Obliczono 10 kształtów drgań i aktywowano kierunki X i Y. Teraz moduł dodatkowy generuje 20 przypadków obciążeń oraz 40 przypadków obciążeń w przypadku skręcania losowego. Liczba generowanych przypadków obciążeń znacznie wzrasta wraz ze zwiększaniem postaci drgań własnych, które mają zostać obliczone.

Dlatego należy zawsze zwracać uwagę na to, aby liczba kształtów drgań własnych była jak najmniejsza.

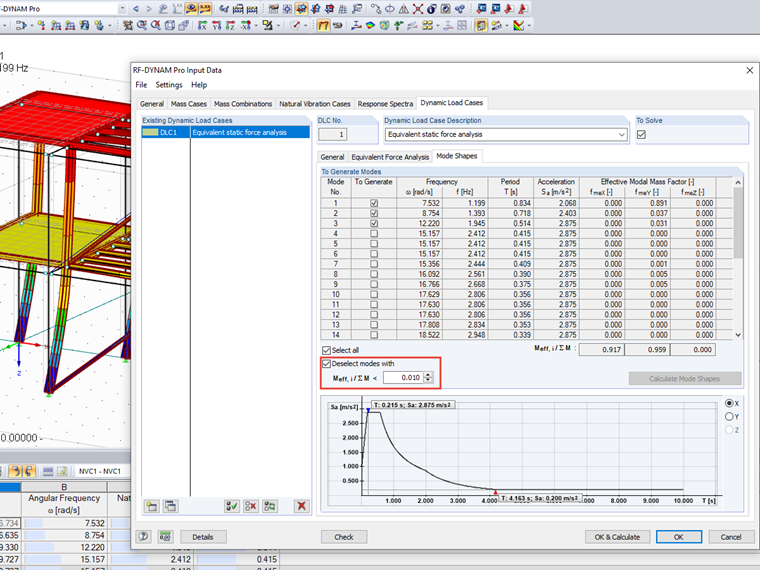

Jednakże często zdarza się, że postać drgań własnych z wysokim współczynnikiem masy modalnej efektywnej pojawia się dopiero po wielu postaciach drgań własnych o małych masach efektywnych. W takich przypadkach w zakładce "Przypadki obciążeń dynamicznych" → "Modele kształtów" można odznaczyć kształty, które posiadają niski współczynnik masy modalnej efektywnej. Efekt zastosowania tej opcji jest pokazany na filmie.

Stanowczo zaleca się stosowanie tej opcji we wszystkich modelach o wielu kształtach drgań. Wartość graniczną, od której znoszone są kształty, można dowolnie zmieniać i dostosowywać do szczególnej sytuacji.
