FAQ 004947 CS

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Po výpočtu přídavného modulu RF-/DYNAM Pro - Equivalent Loads se velikost mého souboru výrazně zvětšila. Výkon se enormně zhoršil. Čím by to mohlo být?

Odpověď

Přídavný modul RF-/DYNAM Pro - Equivalent Loads funguje následovně: vygeneruje jeden zatěžovací stav pro každý vlastní tvar a každý směr, který obsahuje vygenerovaná náhradní zatížení. Pokud je aktivováno náhodné kroucení, počet se ještě jednou zdvojnásobí. Příklad: Necháte spočítat 10 vlastních tvarů a aktivovali jste směry X a Y. Přídavný modul nyní generuje 20 zatěžovacích stavů, při aktivovaném náhodném kroucení 40 zatěžovacích stavů. Počet vygenerovaných zatěžovacích stavů se významně zvyšuje při zvyšování počtu tvarů, které se mají spočítat.

Proto byste měli vždy dbát na to, aby počet vlastních tvarů byl co nejmenší.

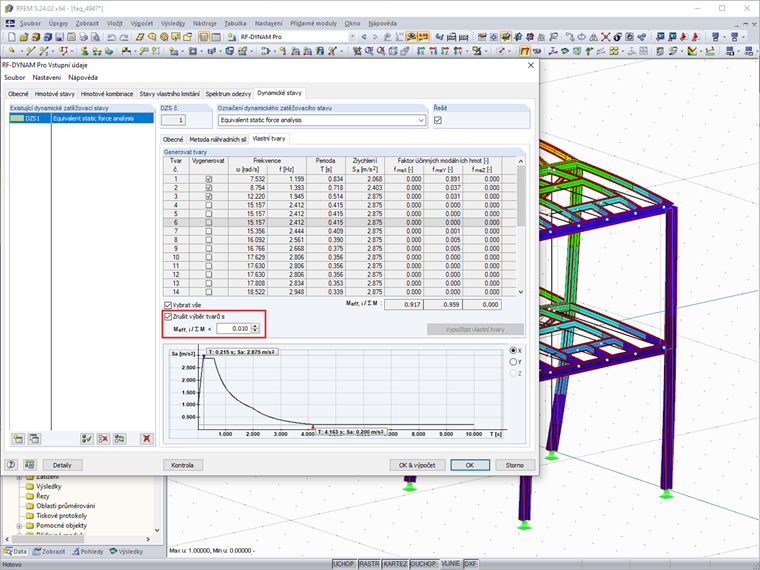

Často se však stává, že vlastní tvar s vysokým účinným faktorem modální hmoty se vyskytne až po mnoha vlastních tvarech s malými účinnými hmotami. Pro takové případy je možné v záložce "Dynamické zatěžovací stavy" → "Vlastní tvary" zrušit výběr tvarů, které mají malý účinný faktor modálních hmot. Účinek této možnosti je znázorněn v připojeném videu.

Naléhavě doporučujeme tuto možnost použít u všech modelů s mnoha vlastními tvary. Mezní hodnotu, od které se tvary ruší, je možné libovolně změnit a přizpůsobit speciální situaci.

Klíčová slova

Dynamika Výkon Zatěžovací stav Vlastní tvar Spektrum odezvy

Literatura

[1]   Manuál RF-DYNAM Pro. Tiefenbach: Dlubal Software, říjen 2018.
